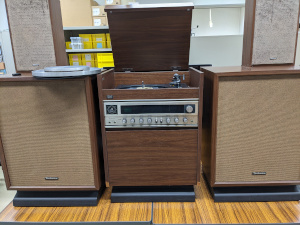

テクニクスSC-1000D CD-4修理

2021年12月14日

【簡単なコメントつけました】

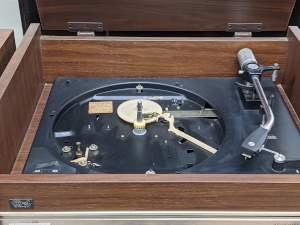

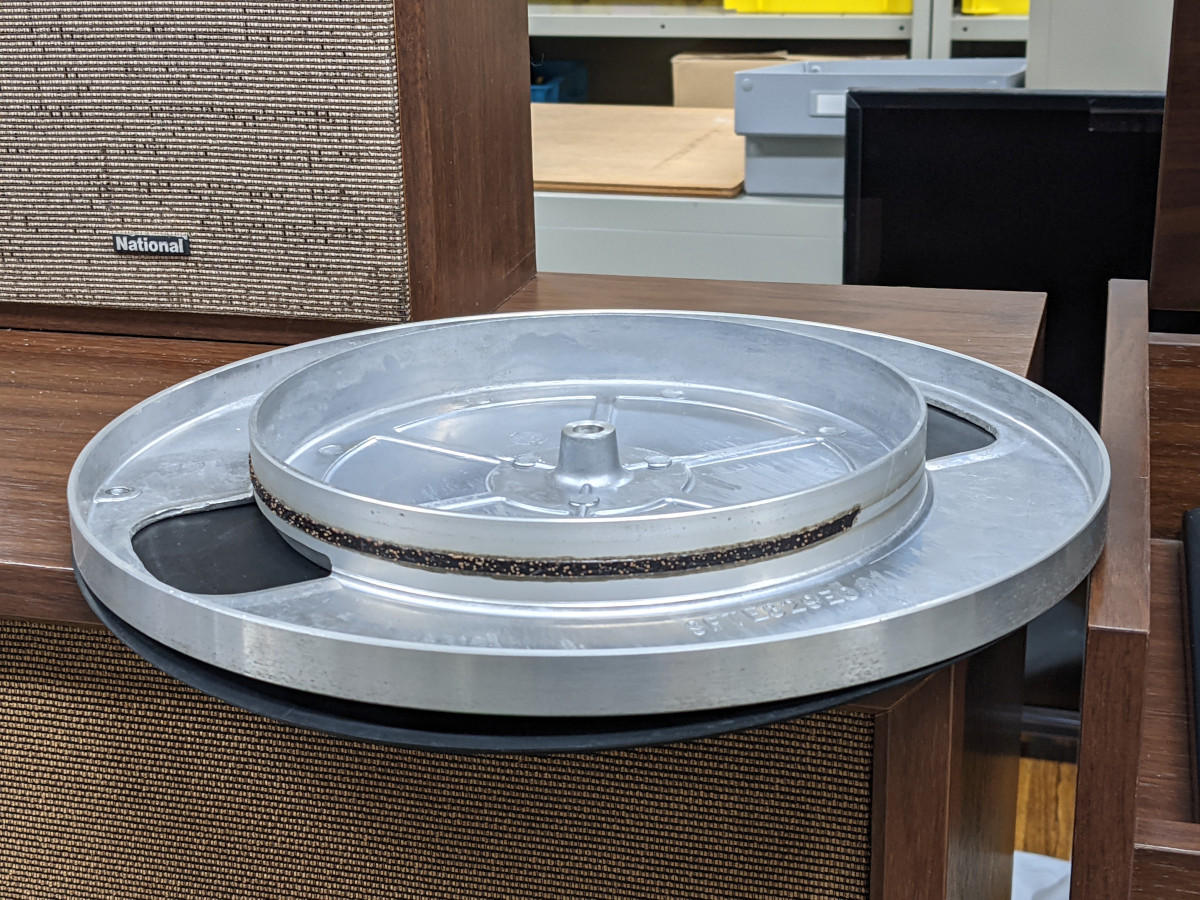

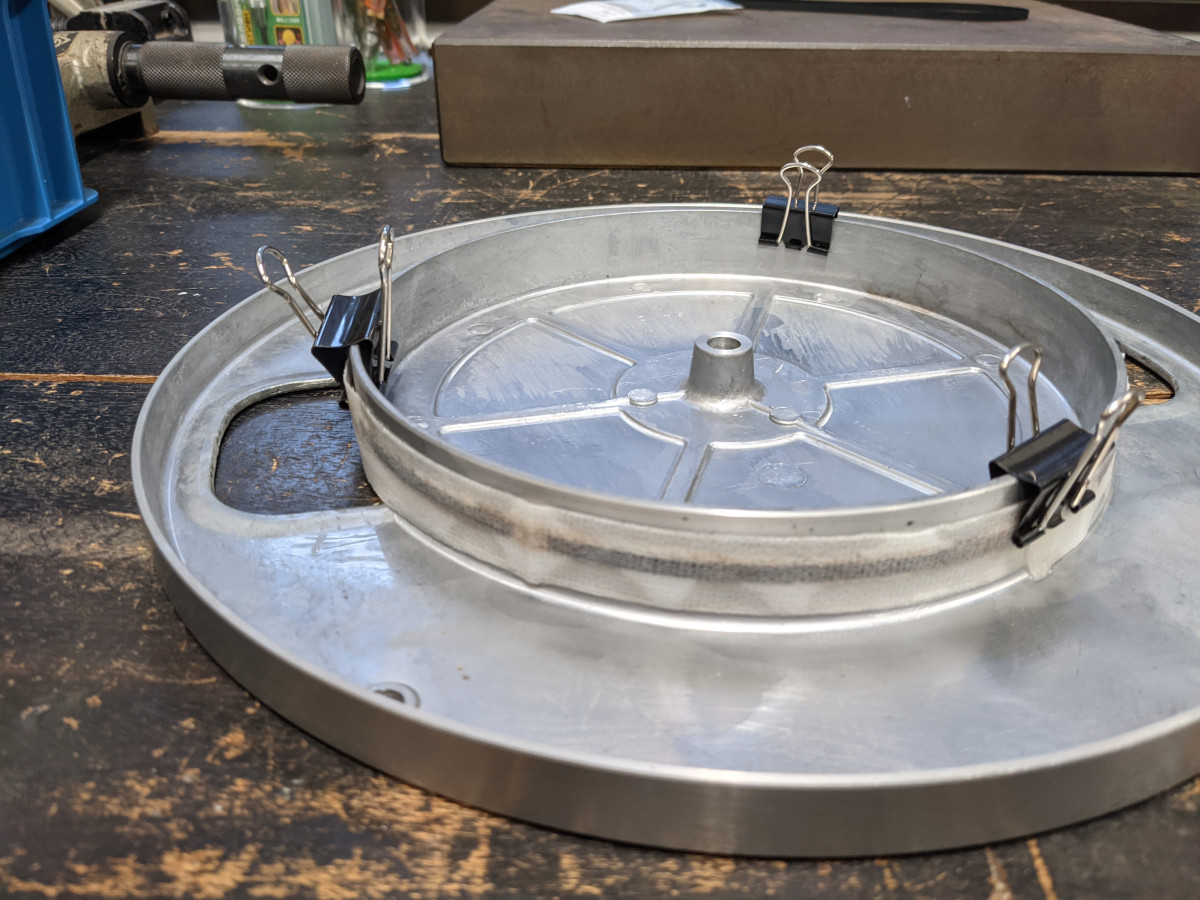

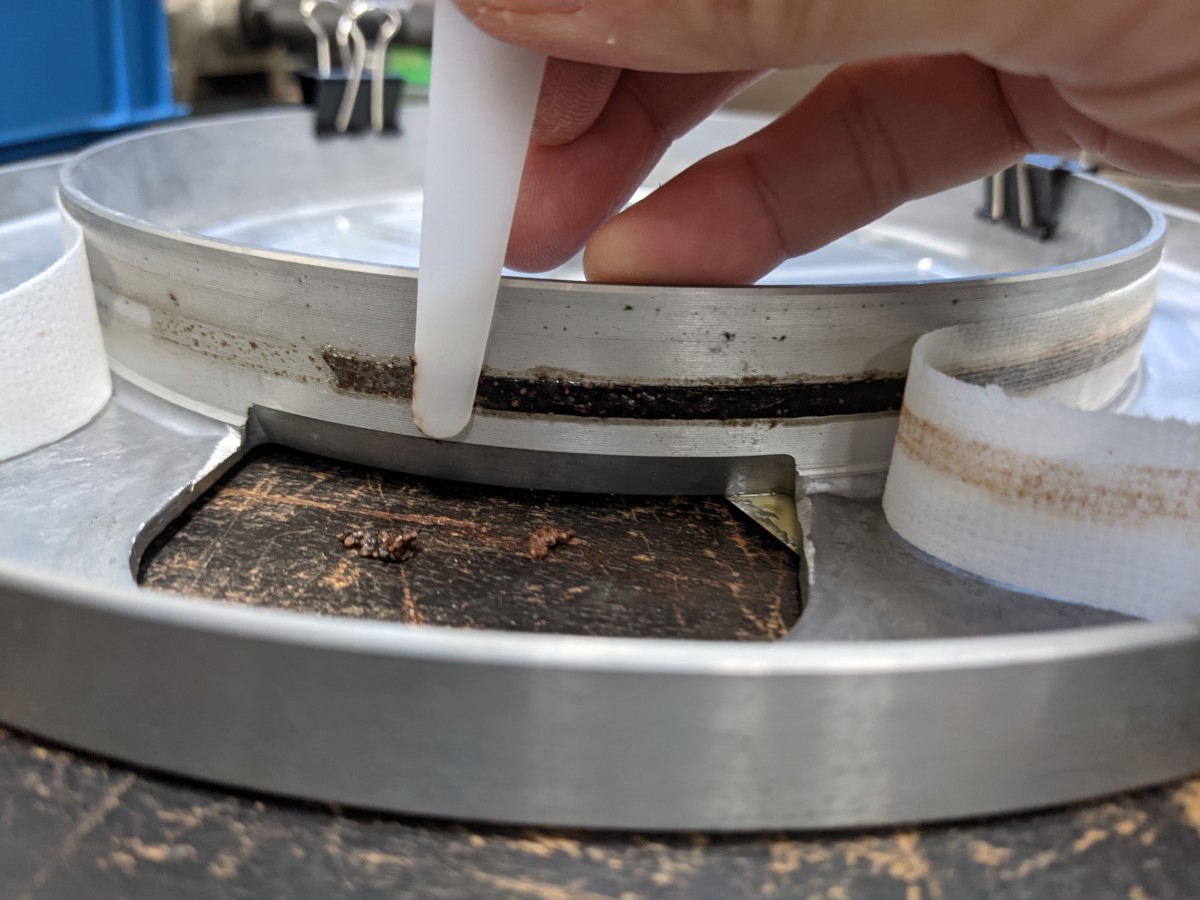

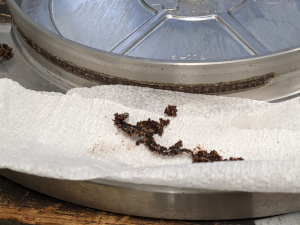

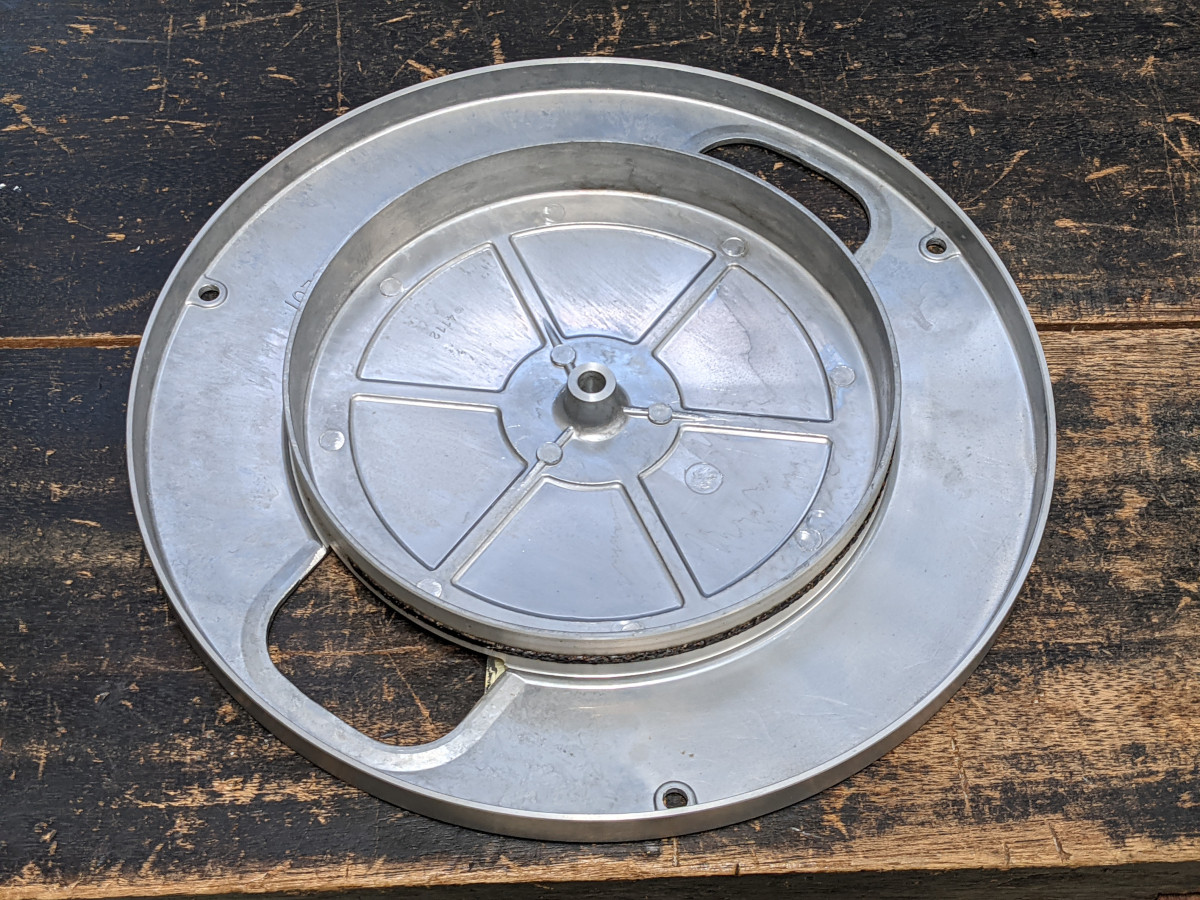

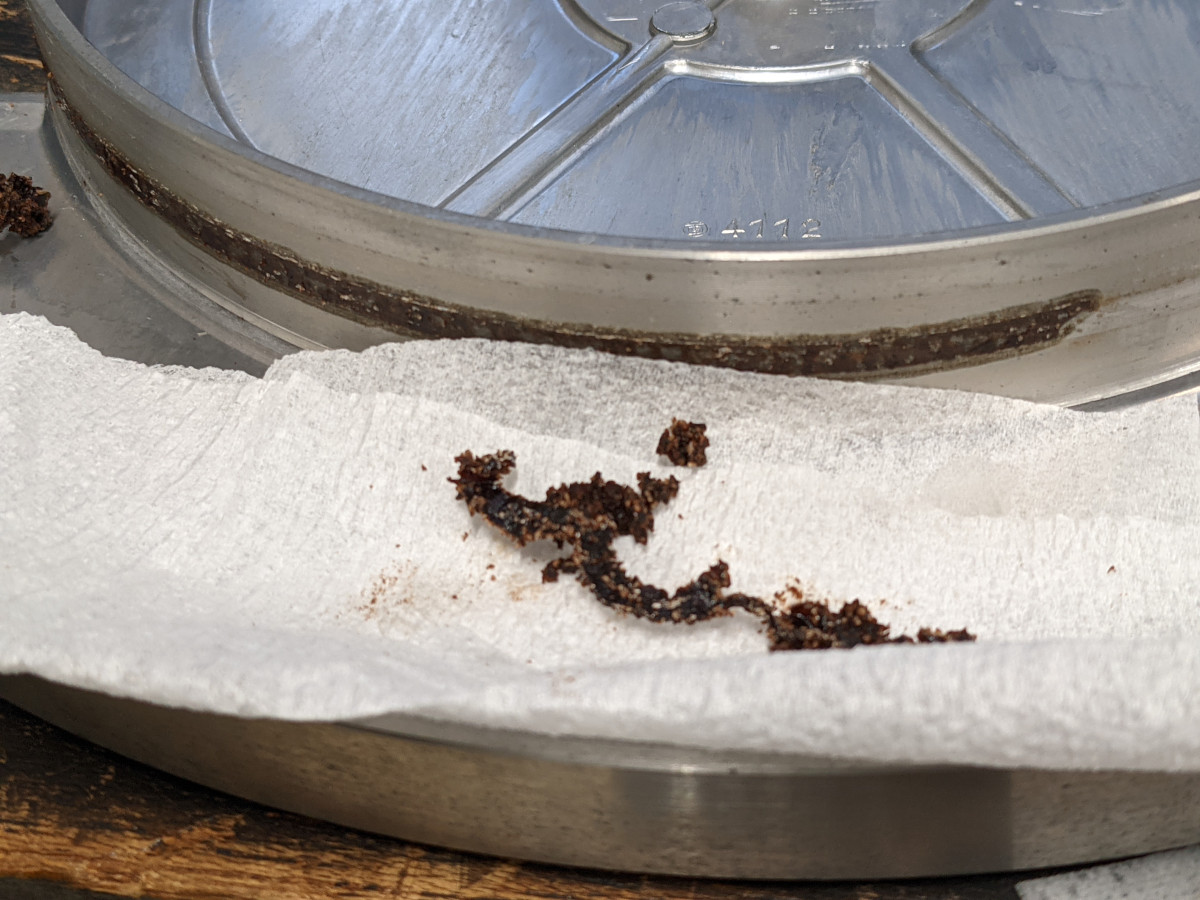

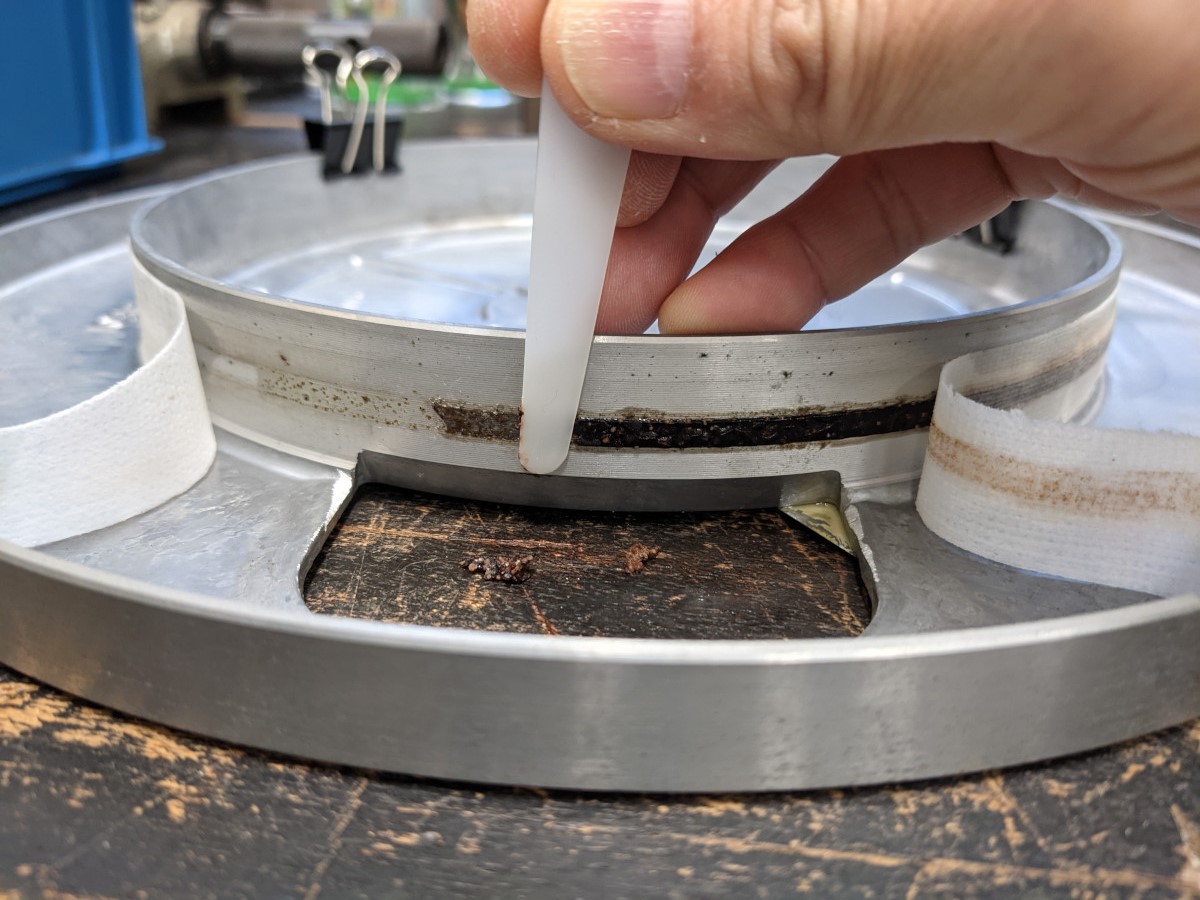

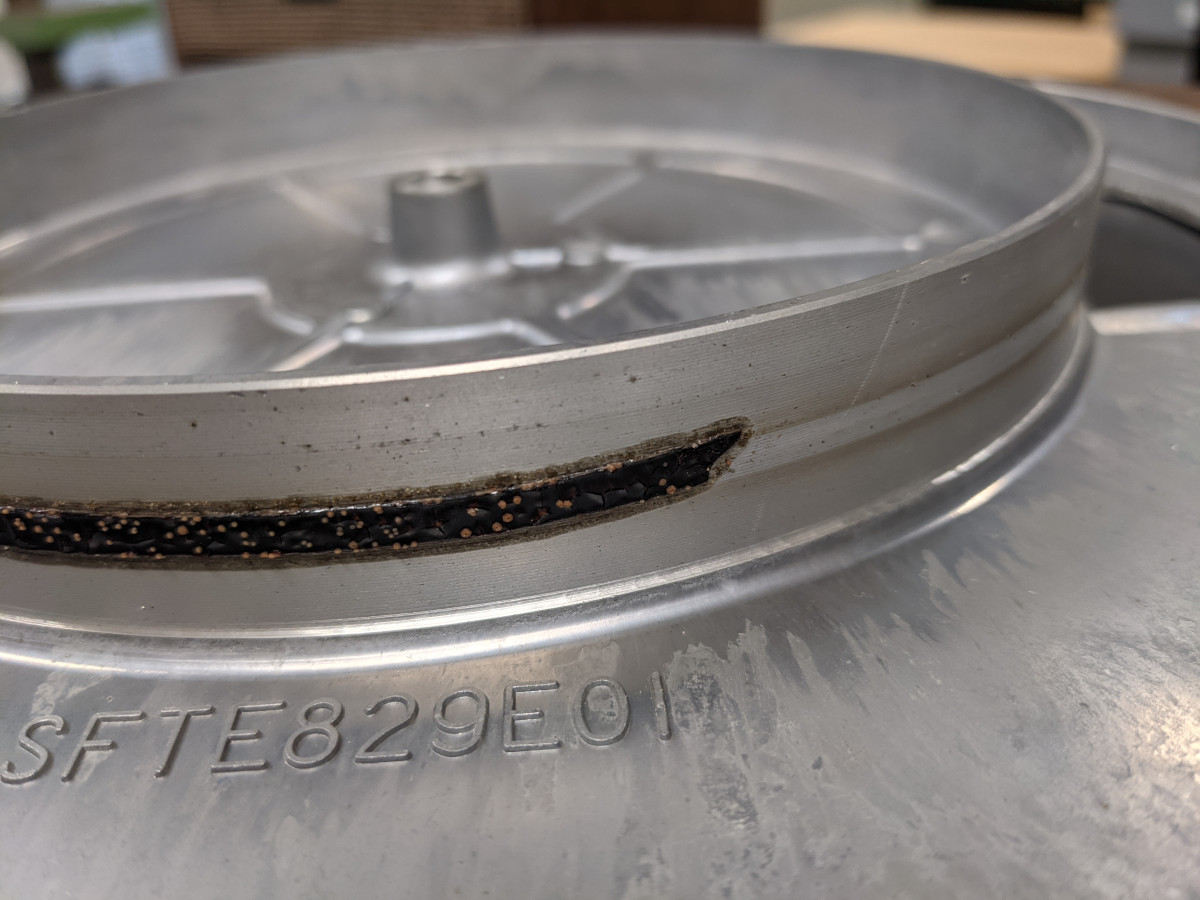

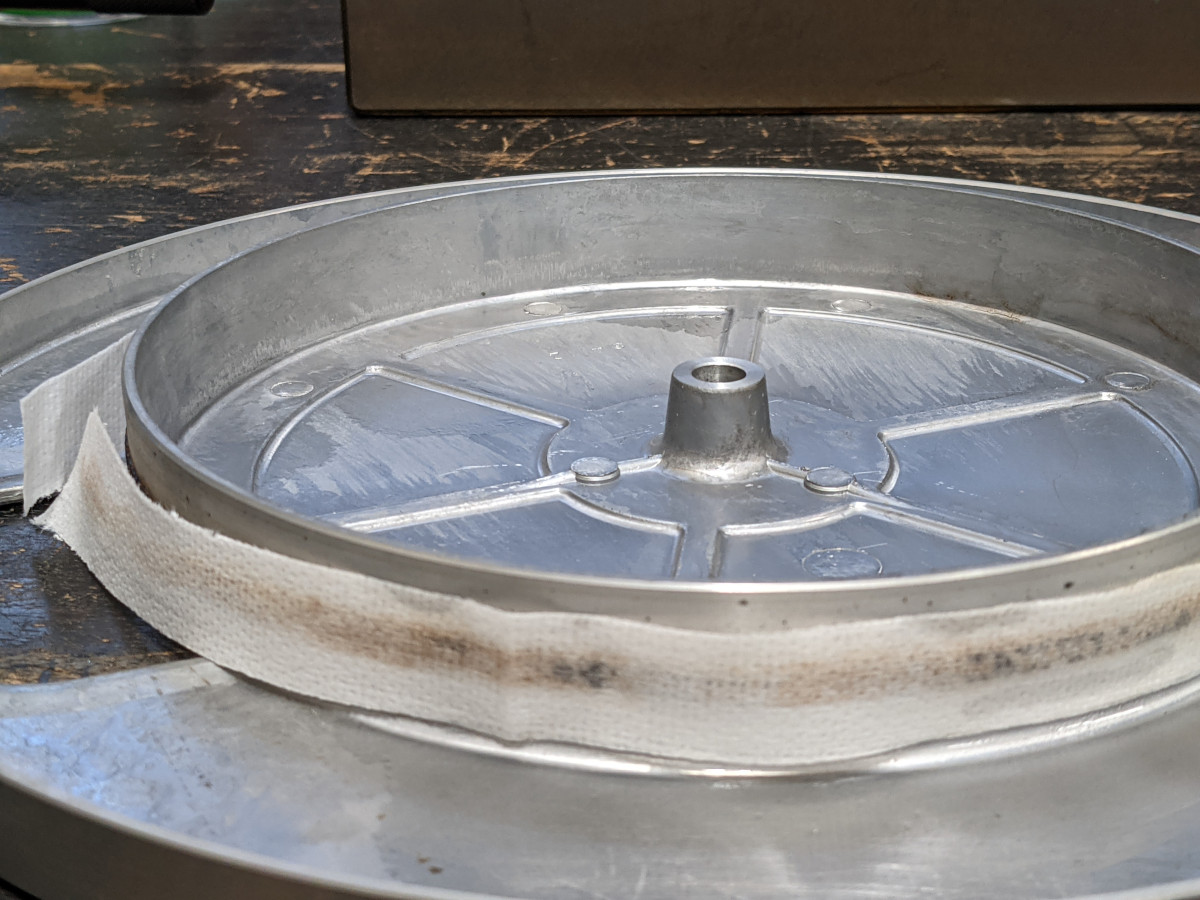

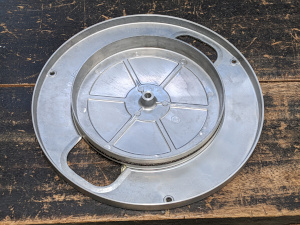

ターンテーブルのベルトが固着していました。まずはアルコールとソルミックスでしばらく漬け込んで軟化処理。その後ヘラで除去。しかしベルトの硫黄成分？がアルミを侵したのか？ダイキャストがぼこぼこでぶつぶつ状の凹凸ありだった。そのままでも一応回転はしそうだったが、せっかく買ったベルトが傷みそうなこと、凹凸がワウフラッターに影響（悪化方向）するのではないかと思い、やすり＋水ペーパーで研磨して滑らかに。

直径198ｍｍなので外周はΠ x 直径 = 631mm モーターキャプスタンまで10mm位離れているので、理論値的には635mmくらいか。
Amazonでゴムベルトを扱うショップでは外周が610mmの次は640mmだったので、テンションを考慮して短い方610mmで調達。

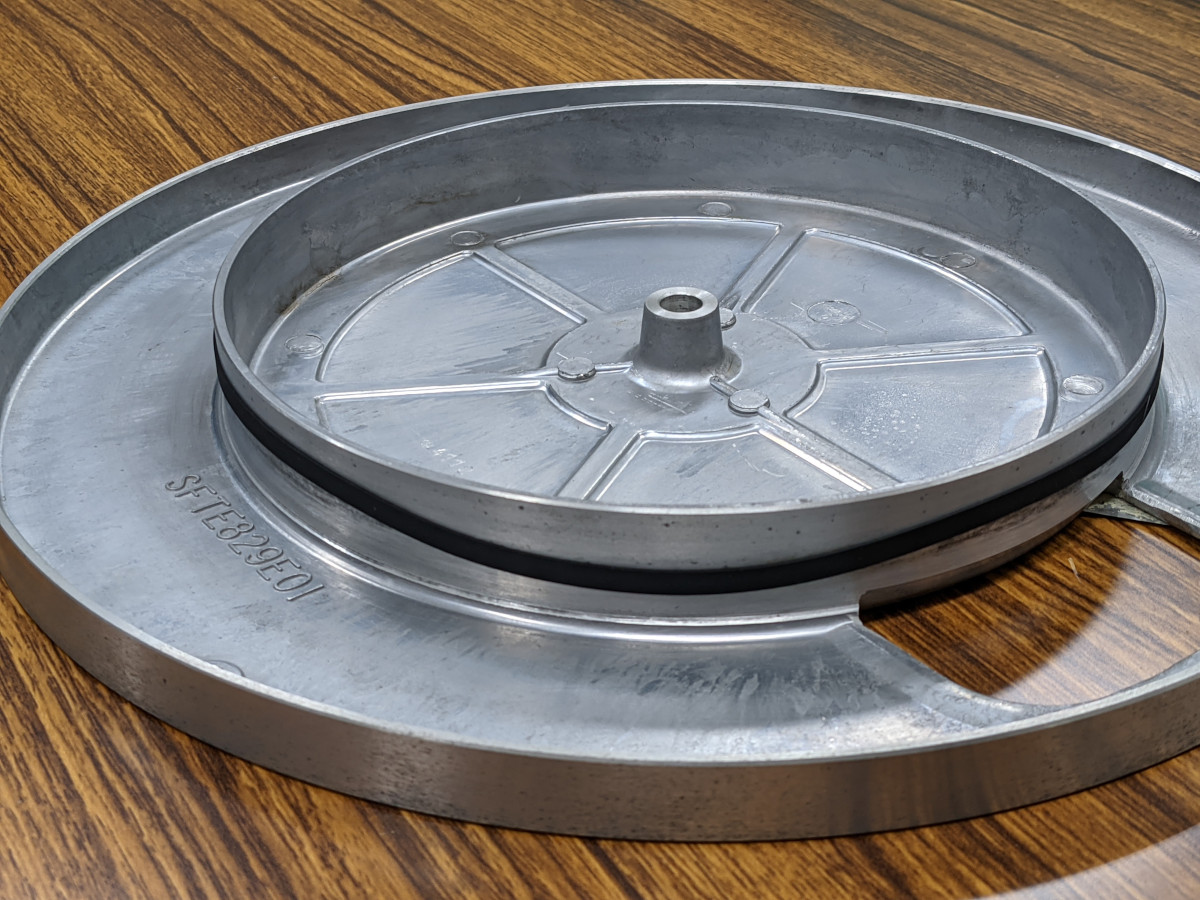

結果はいい感じのテンションとなった。

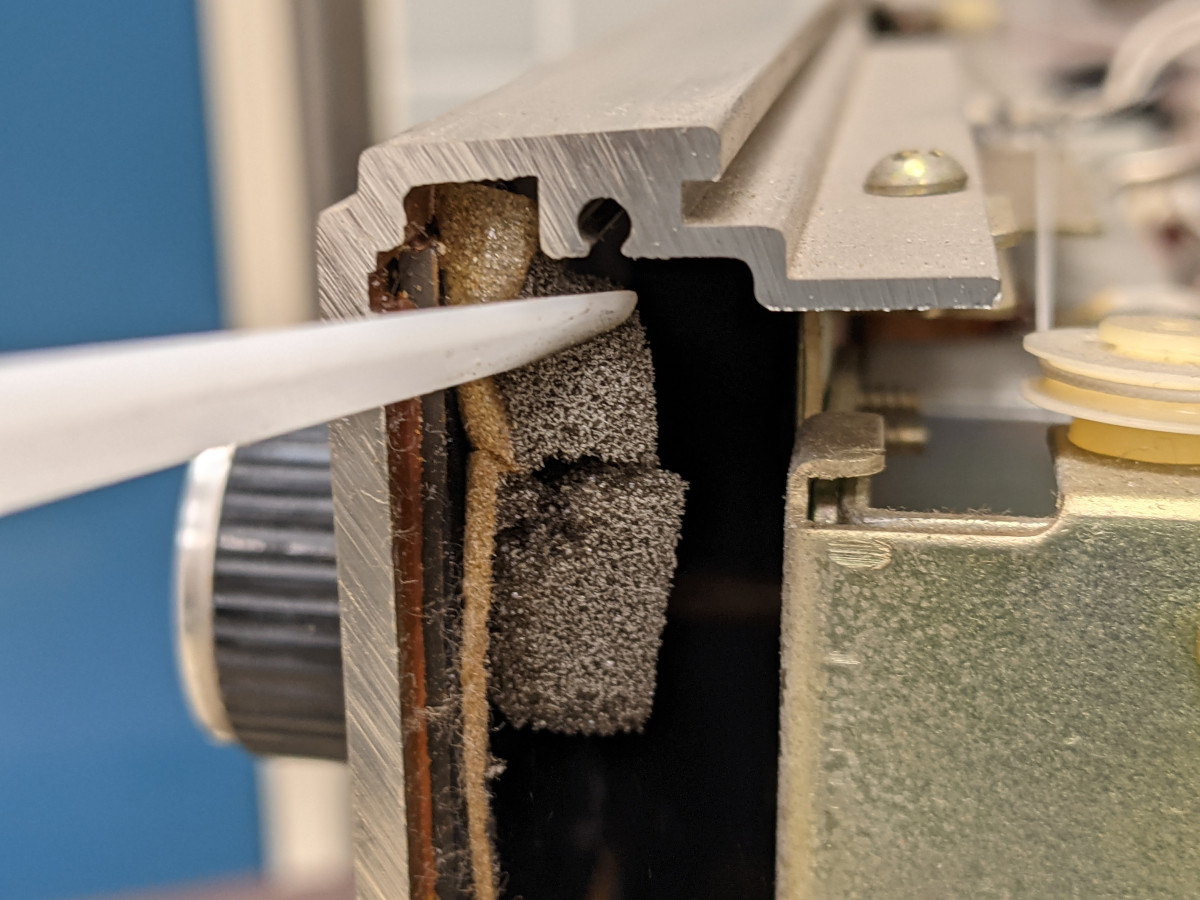

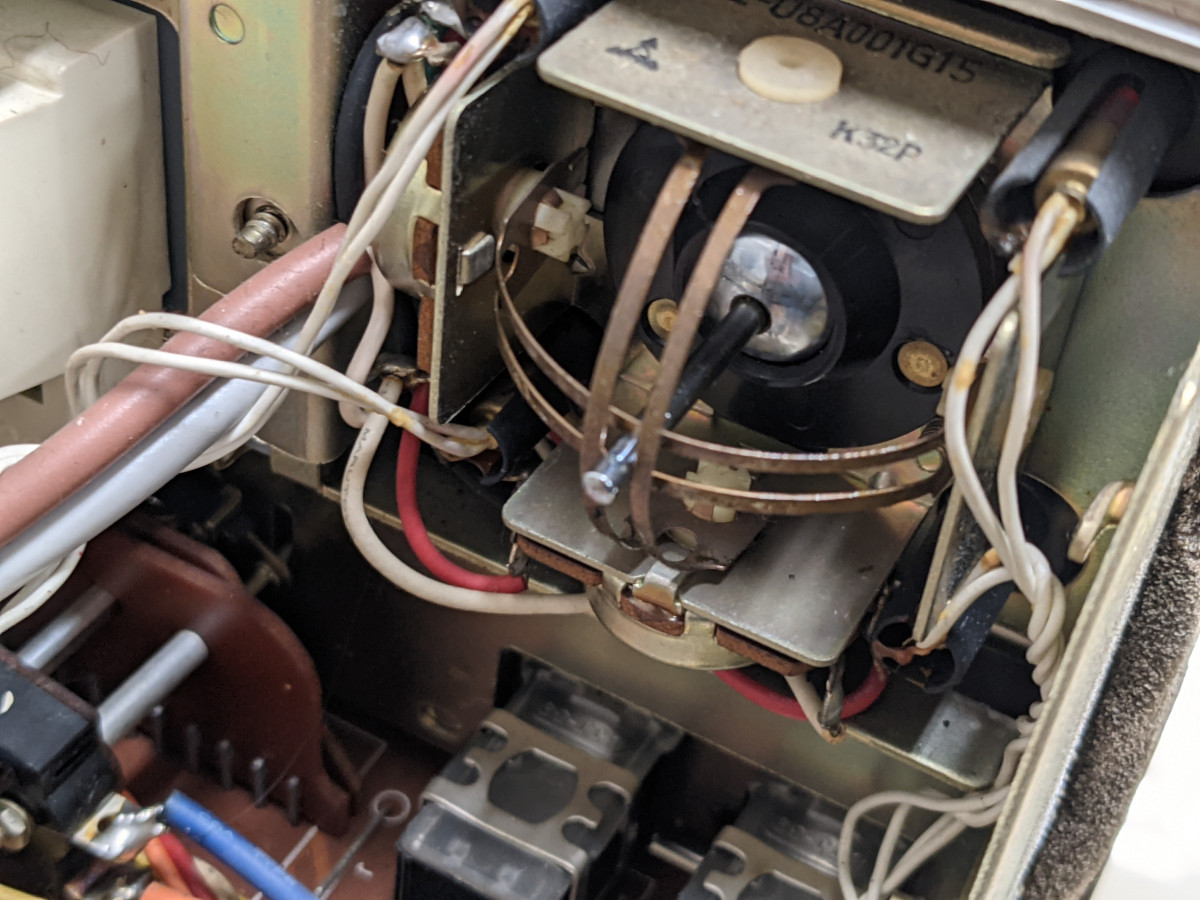

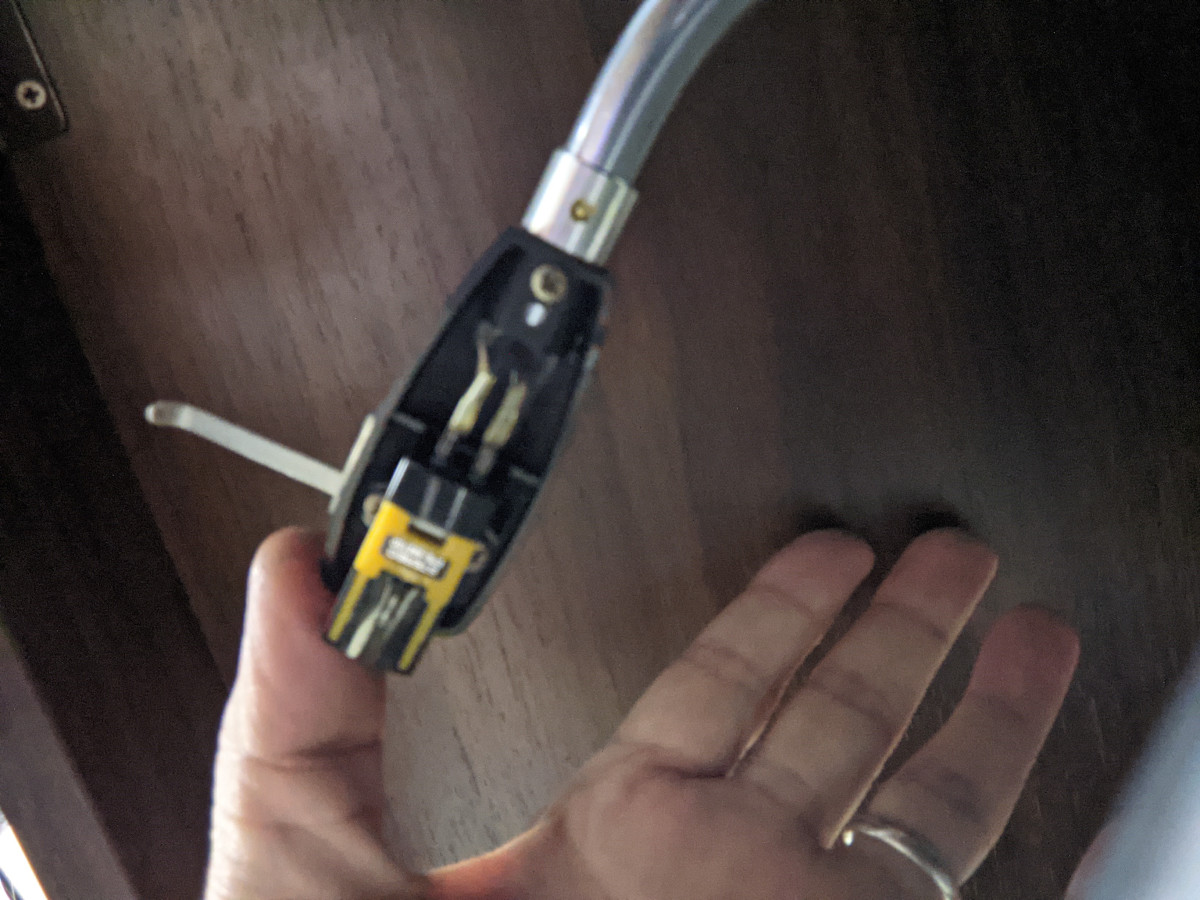

カートリッジ部。ヘッドシェルが交換できるタイプではないが、カートリッジは交換できそう。CD-4カートリッジの針は入手できなさそうなので将来的には通常のMMカートリッジに交換することになるかな。

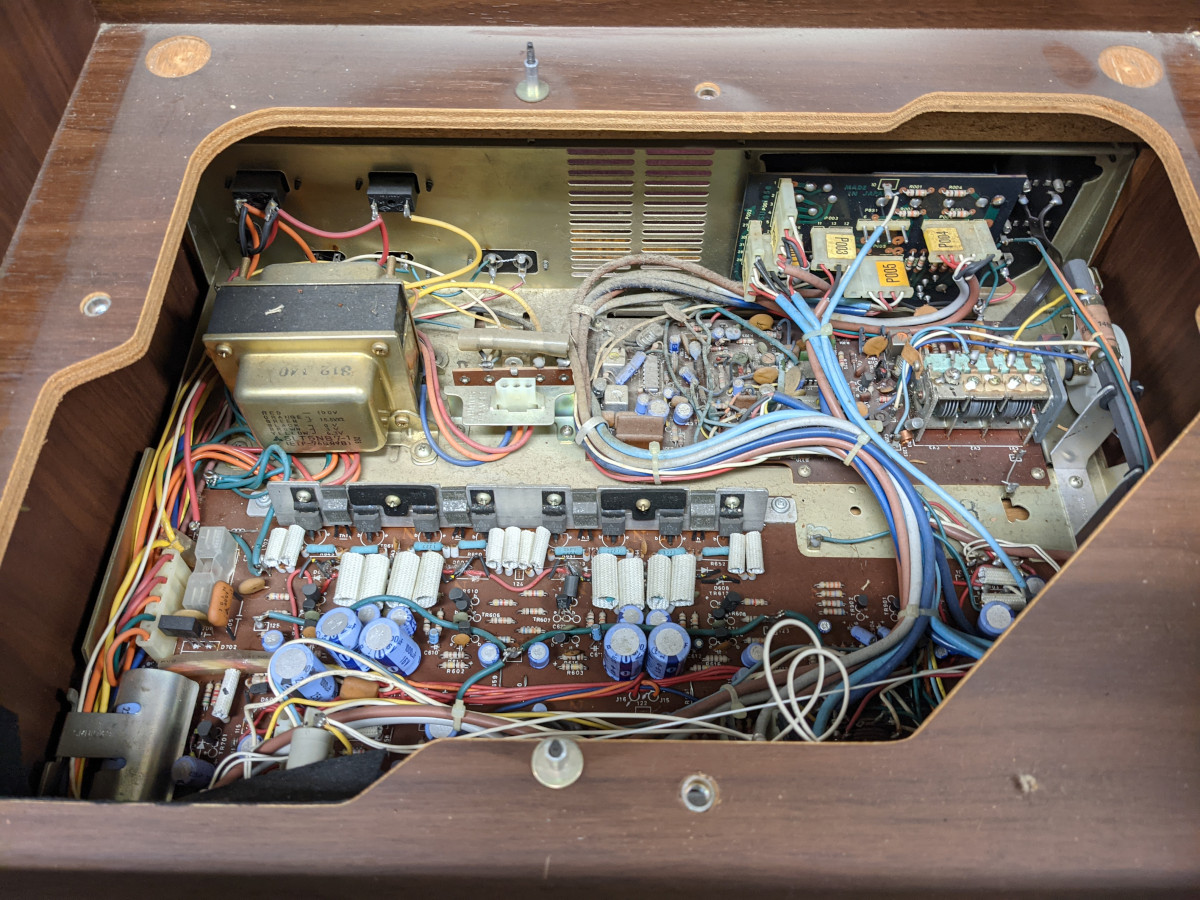

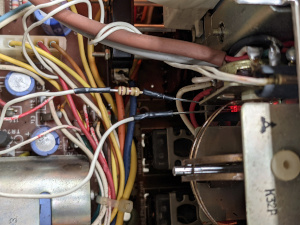

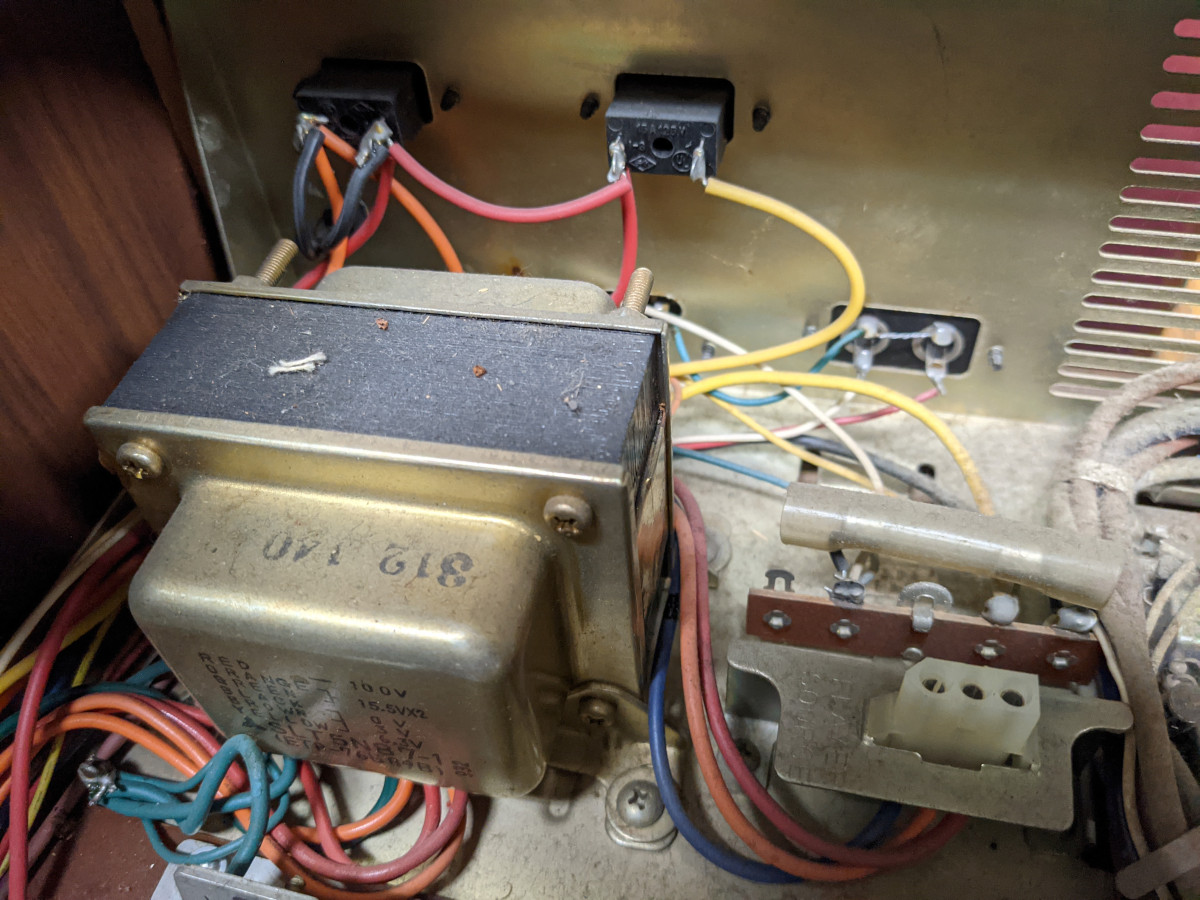

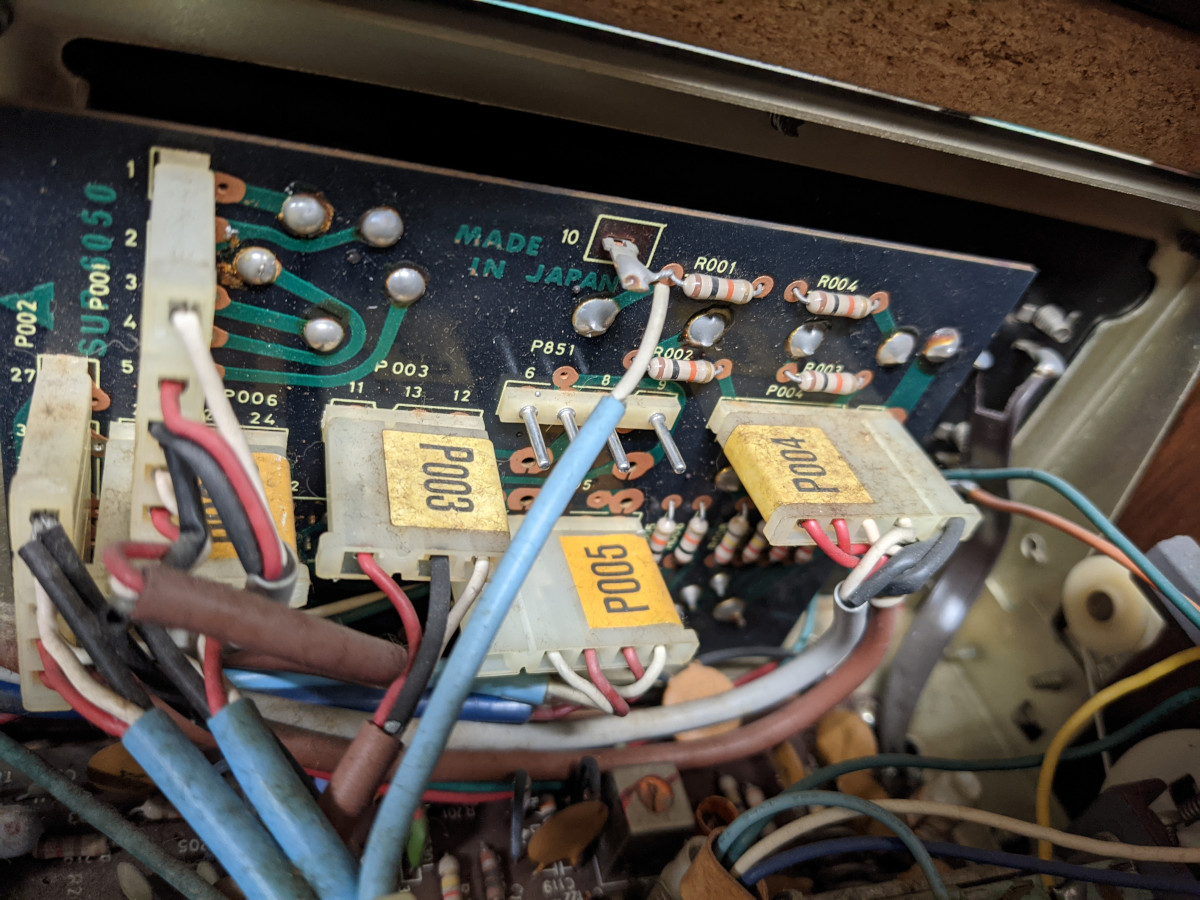

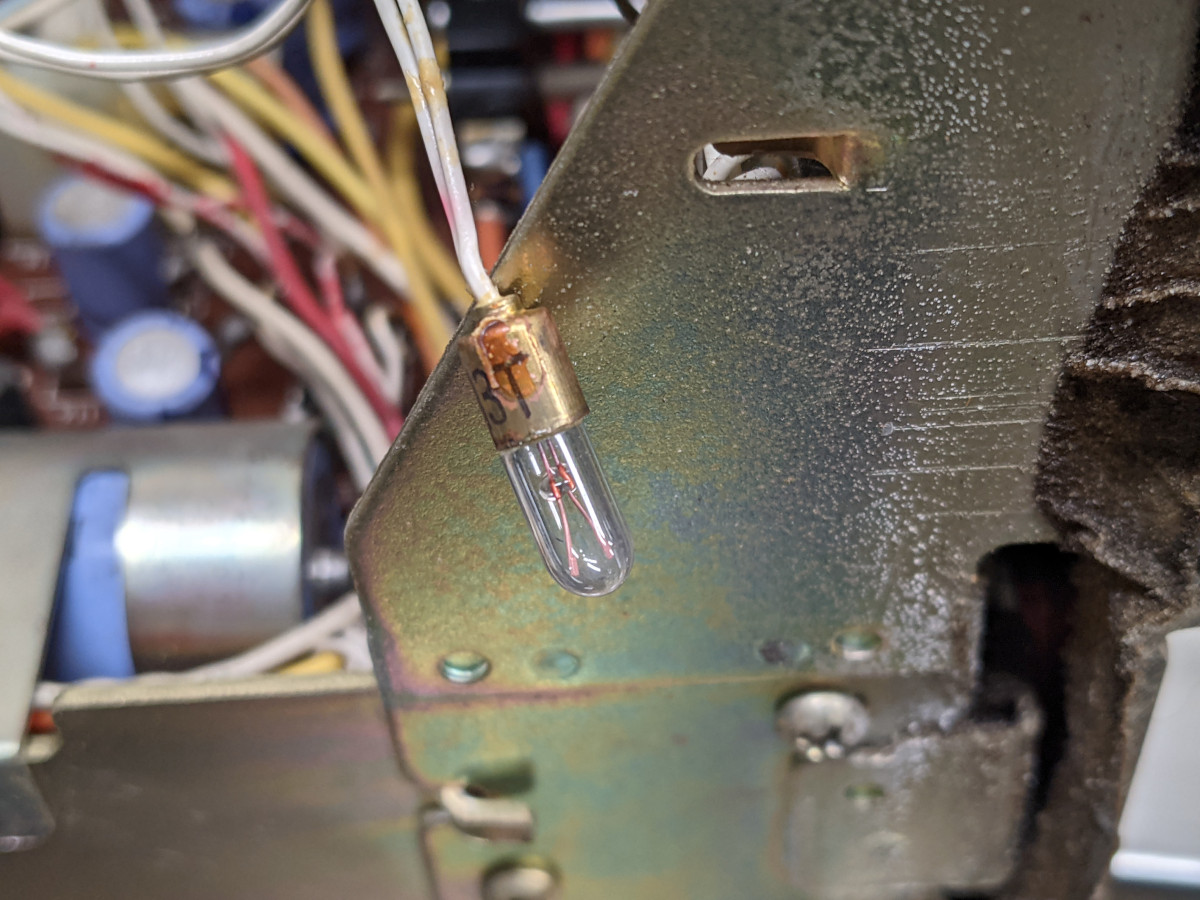

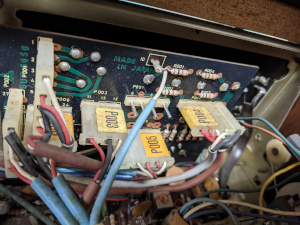

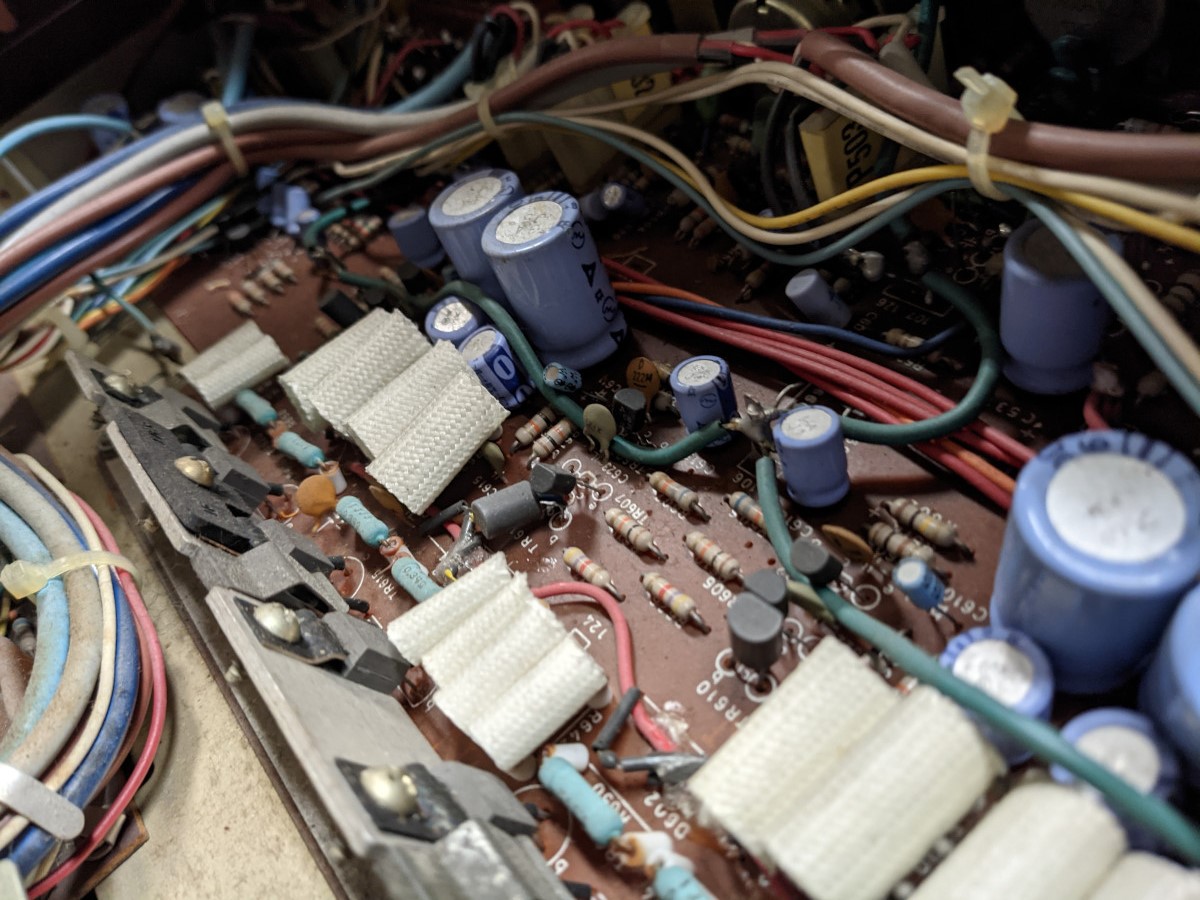

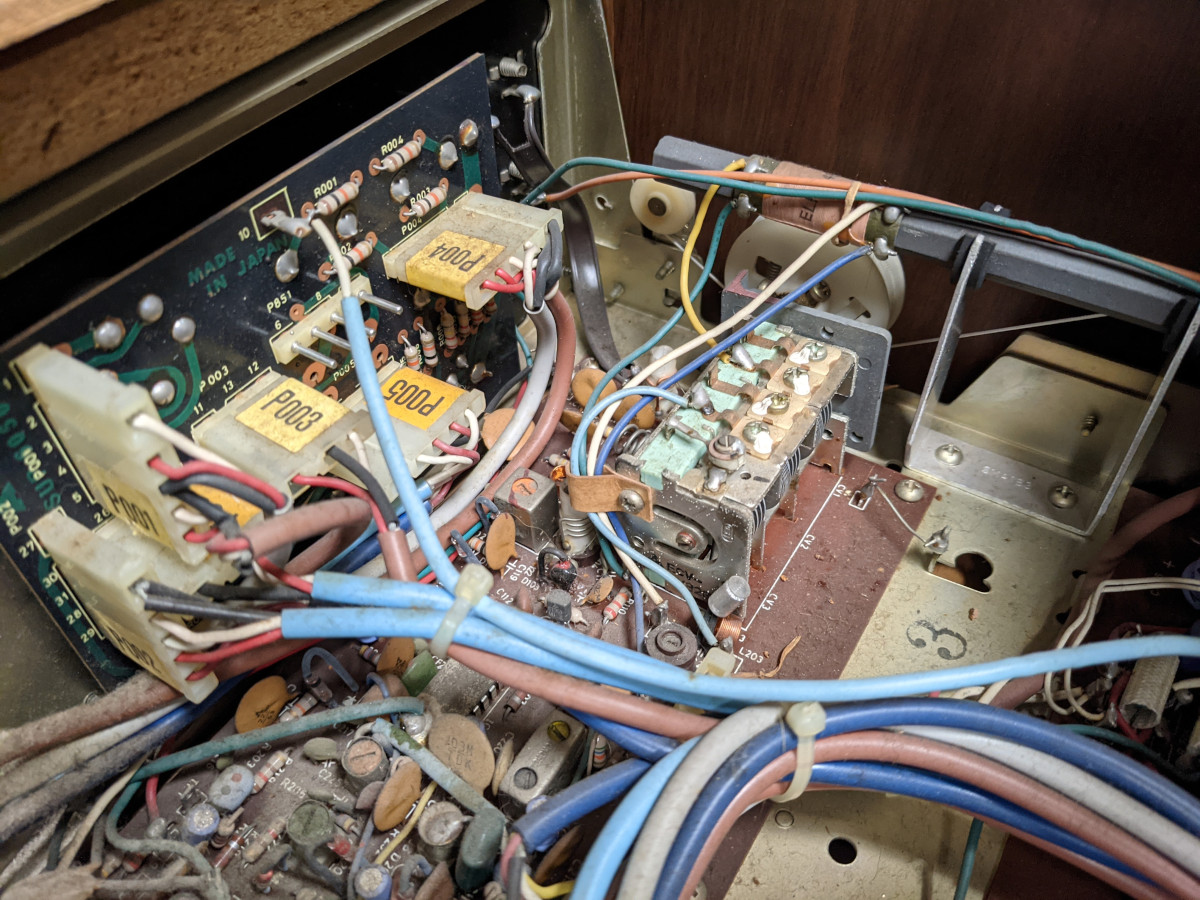

レシーバー内部。あとでホコリ等除去、清掃しました。

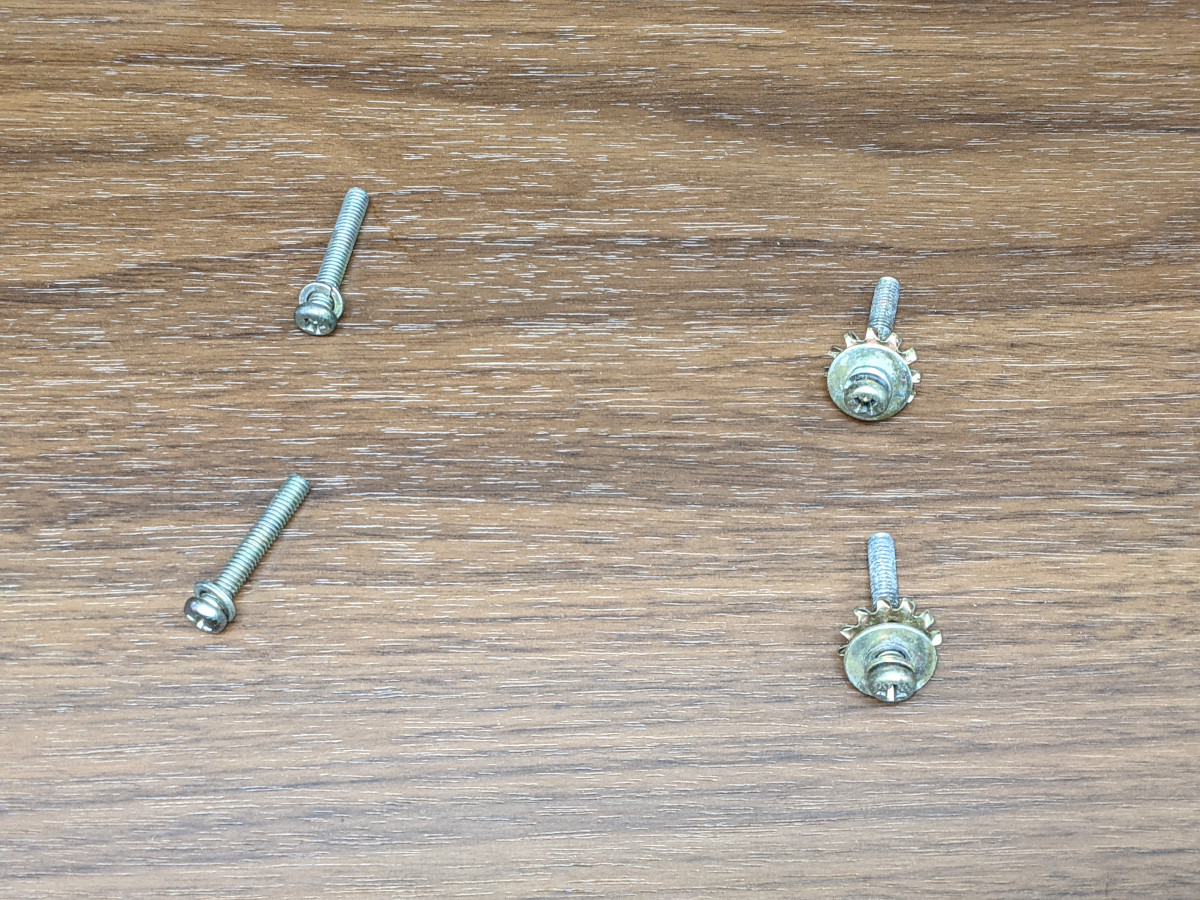

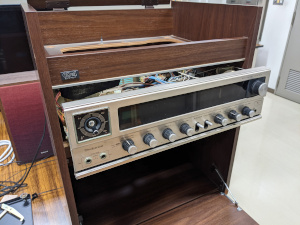

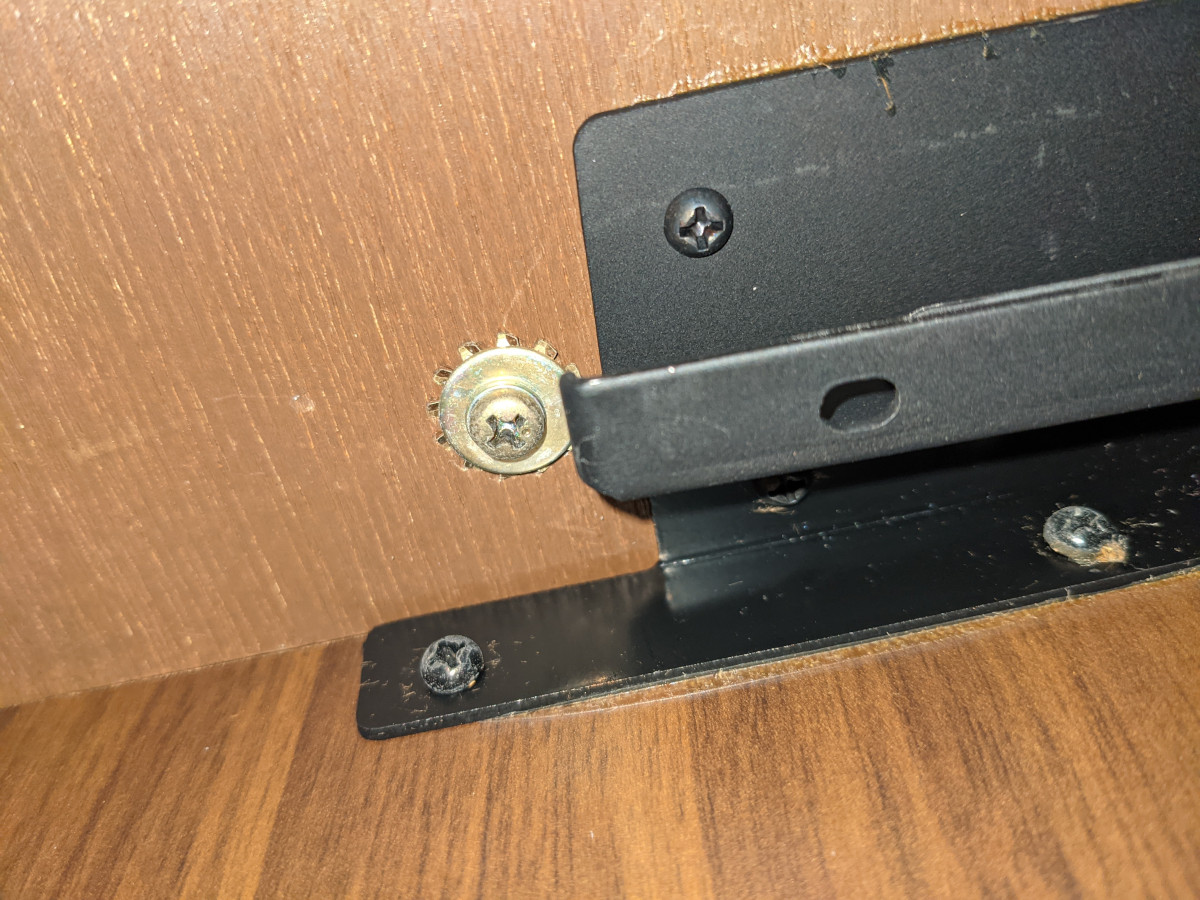

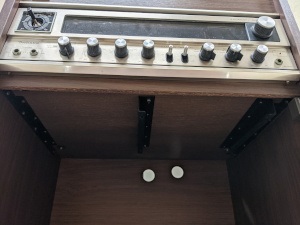

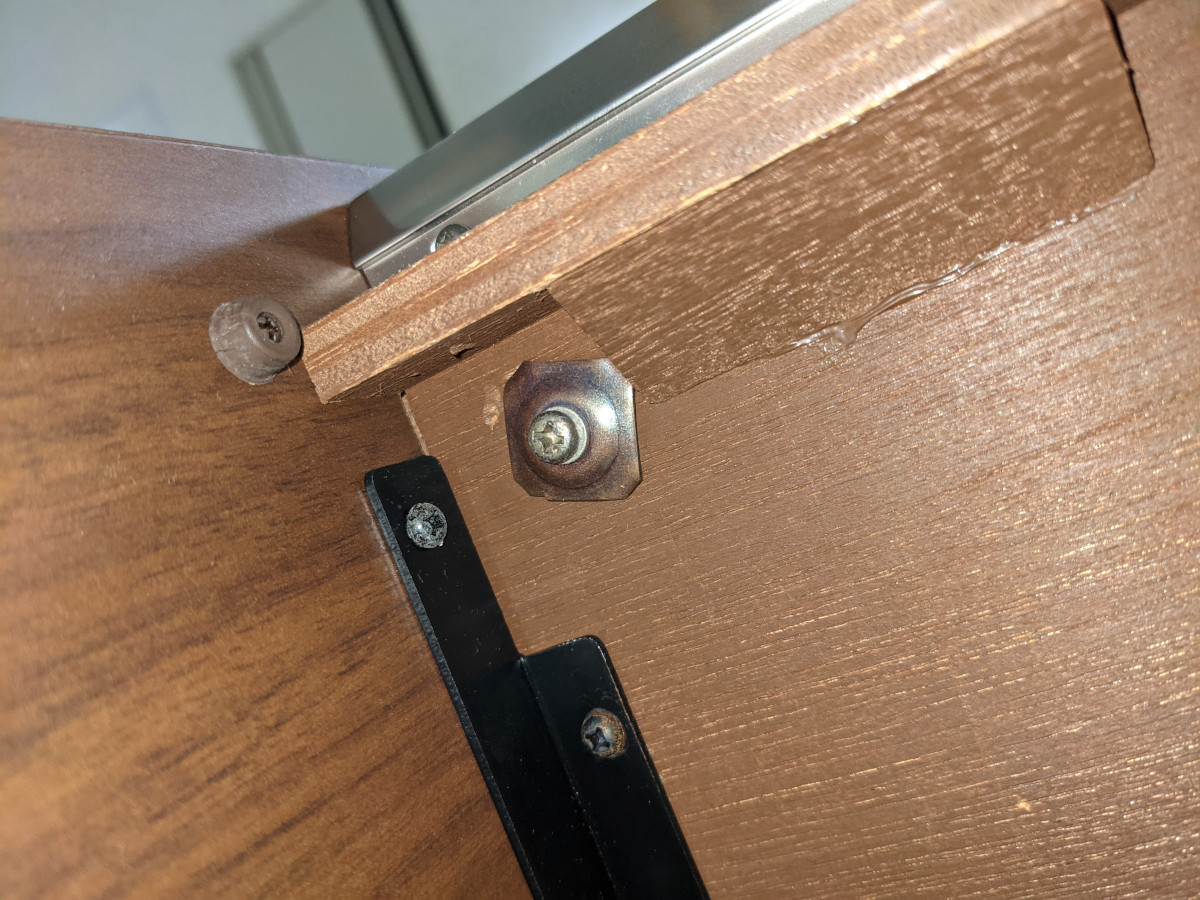

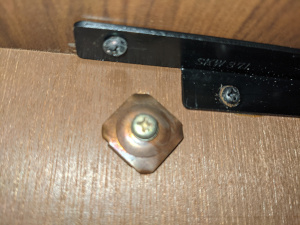

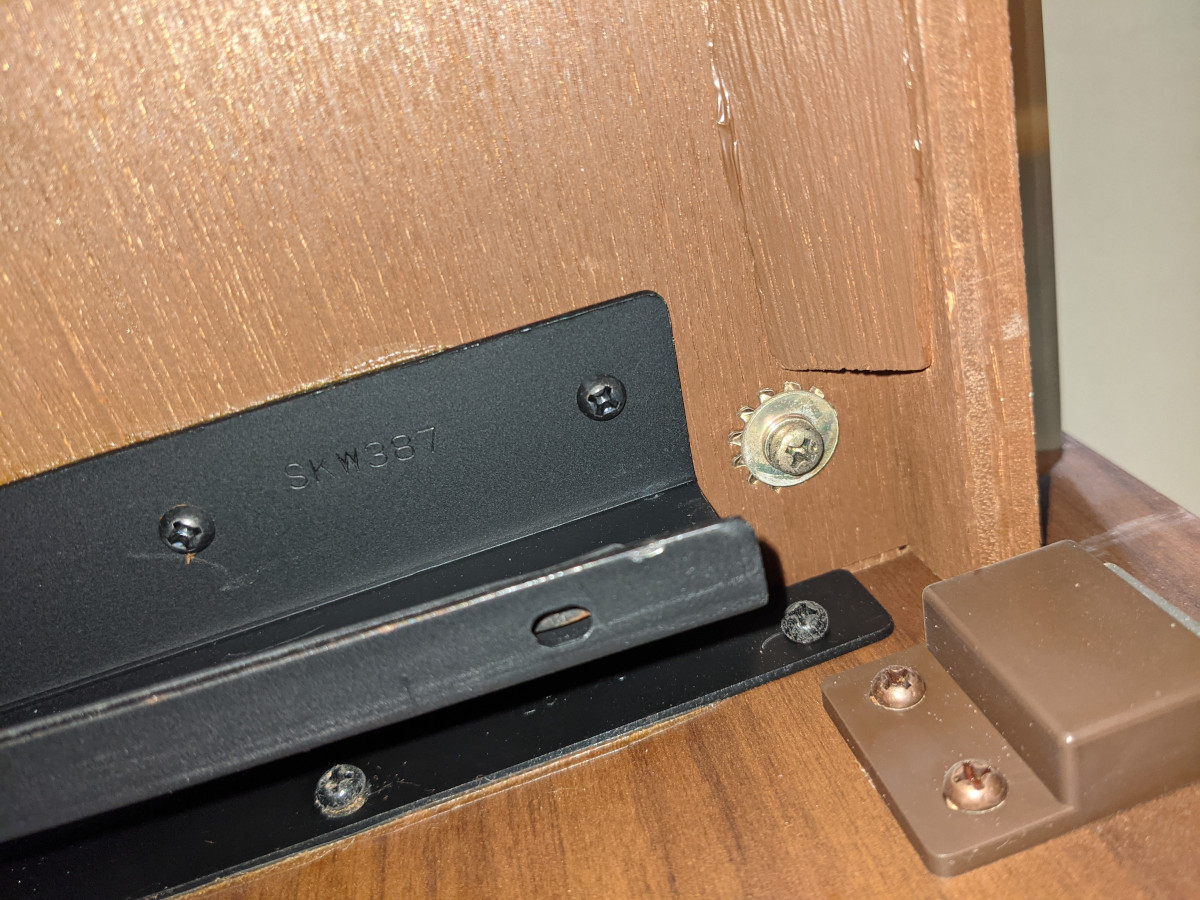

レシーバーは4本のボルトで下（テープデッキ等収納部）から固定されていました。

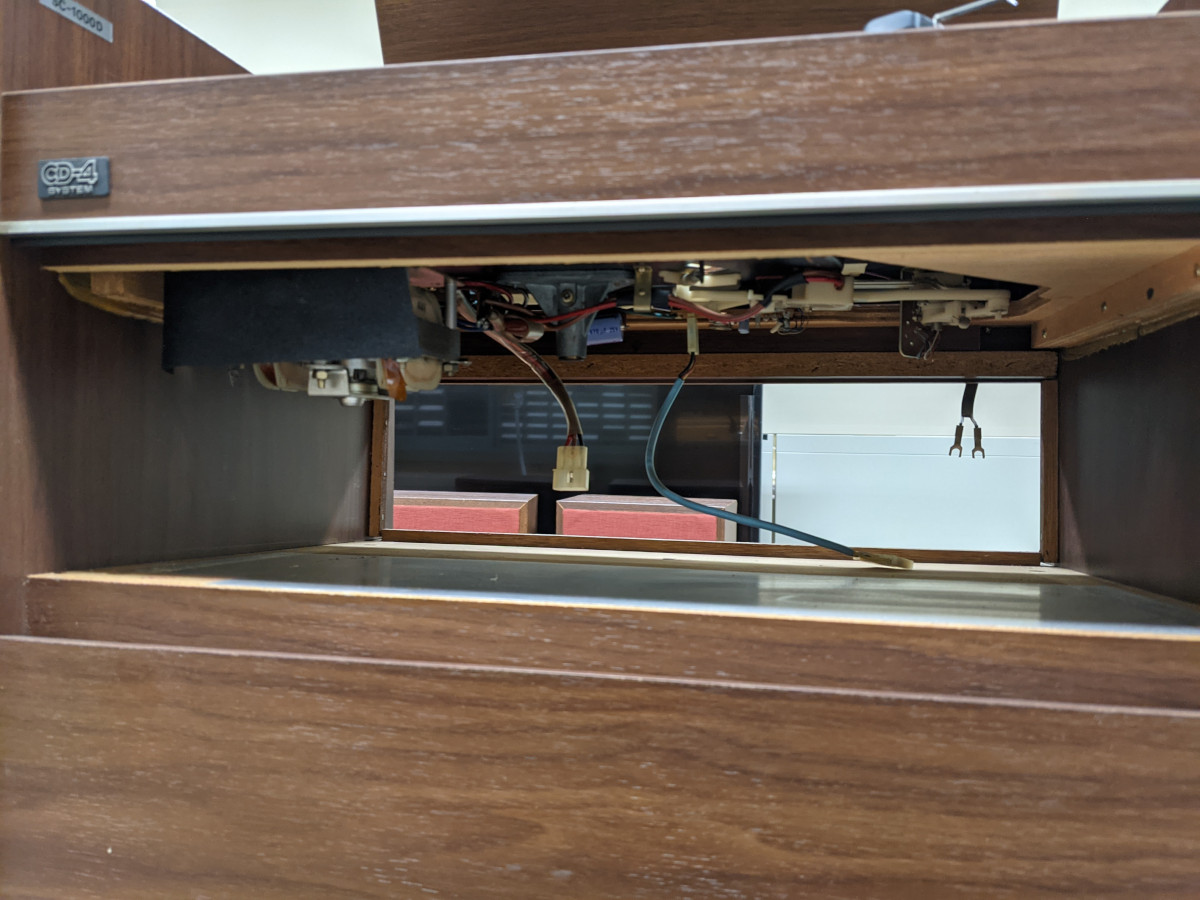

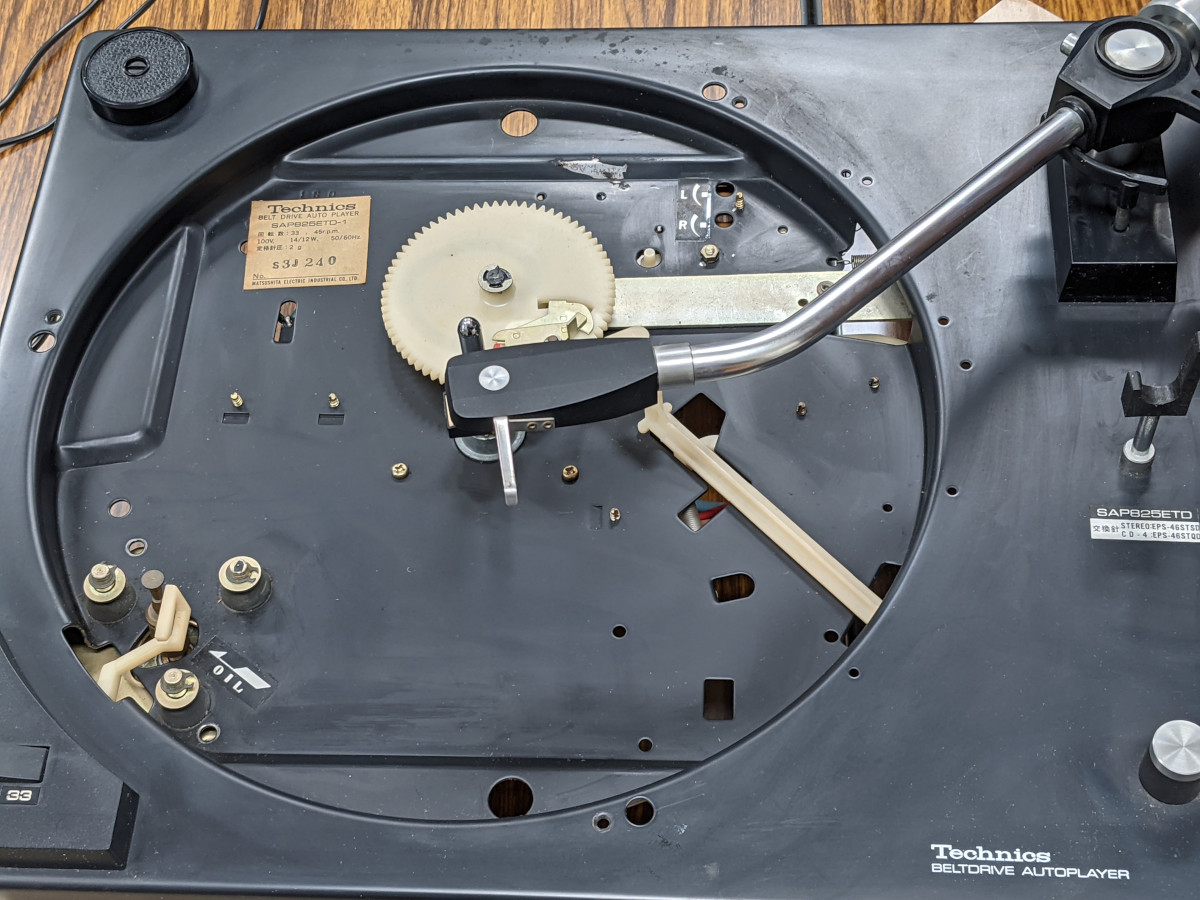

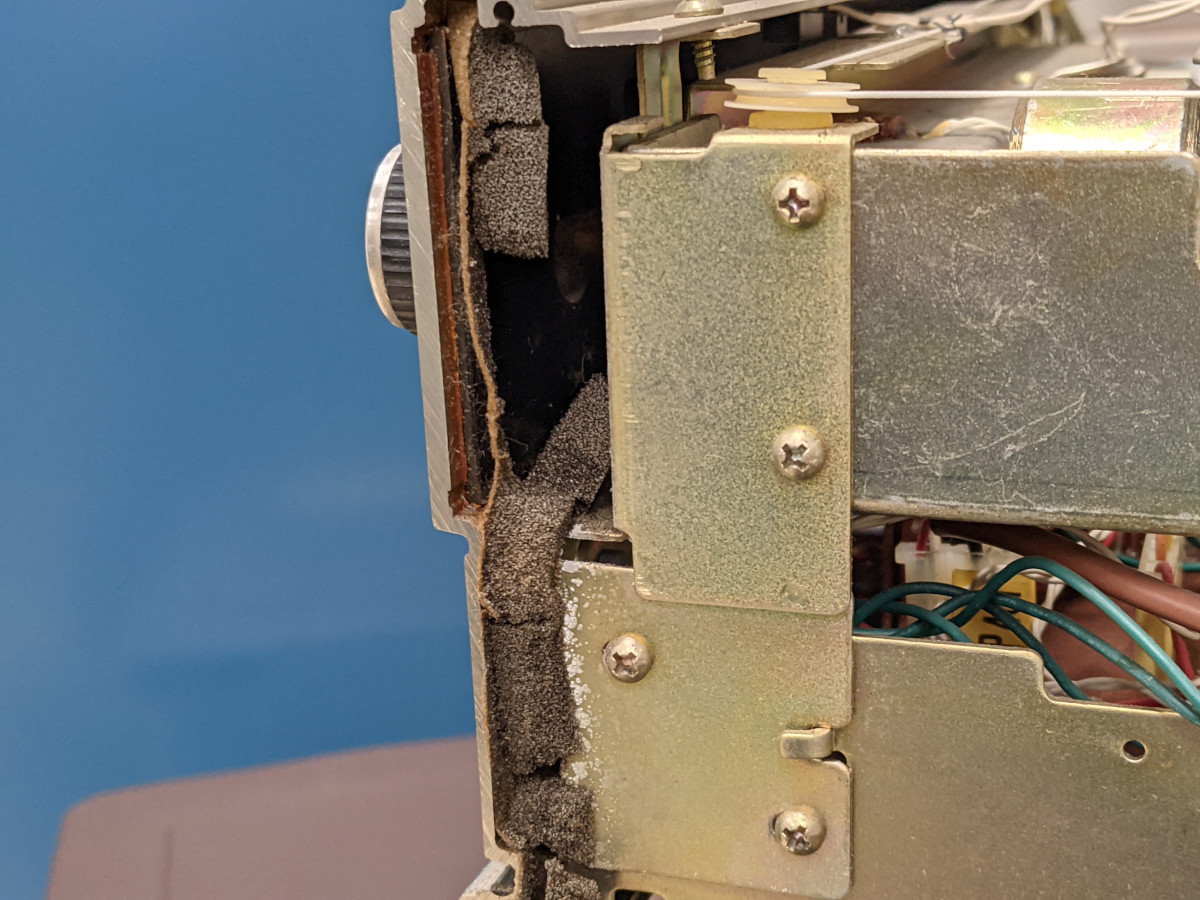

【留意点】　ターンテーブルのモーターが下にせり出しているのでレシーバーを引き抜くときはターンテーブルを取り外してからする必要がある。うっかり引き抜こうとするとモーターが接触してレシーバーを損傷させるリスクあり。ターンテーブルユニット取り外し時はストッパーが二か所ある。ターンテーブル（アルミ）を取り外すと手前、奥に二か所、M3ナットとスプリングワッシャで止まっているので、まずそれを外す。次に少しユニットを浮かせて、ピックアップの信号コネクタと電源ケーブル（3P）の2本を外してから作業する。ケーブルにあまり余裕がないので、そっと手をいれて優しくコネクタを外すこと。

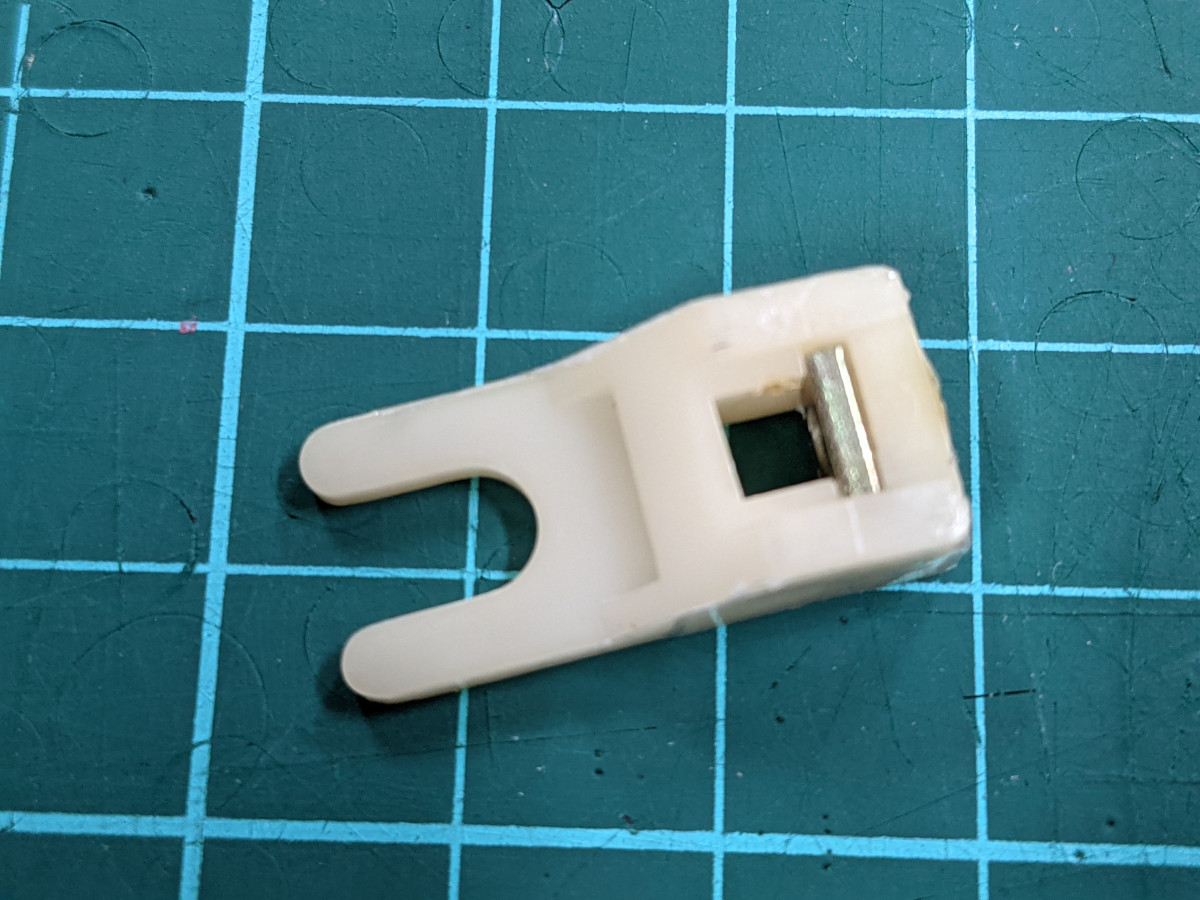

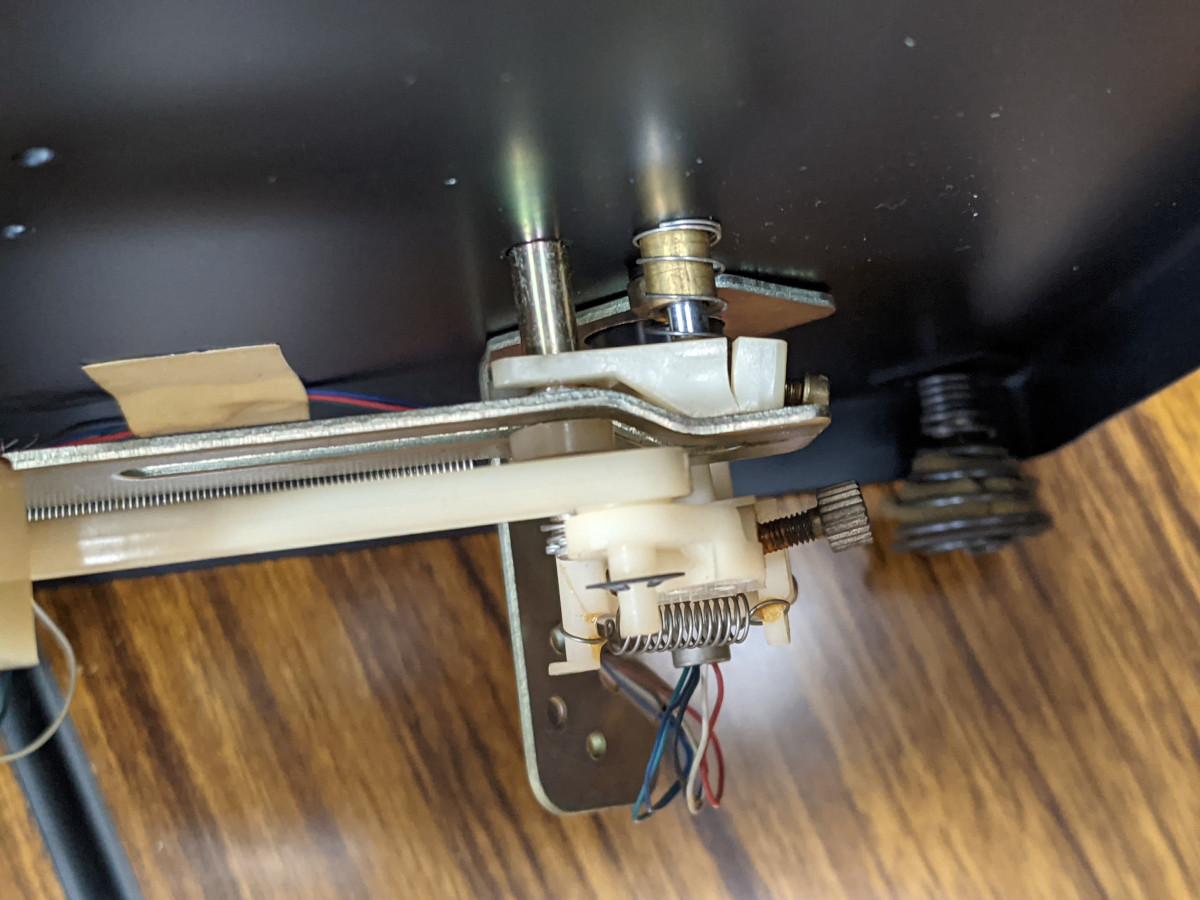

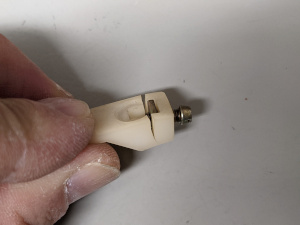

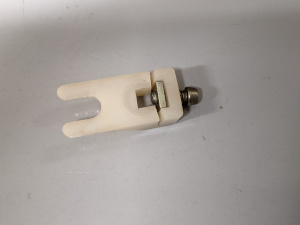

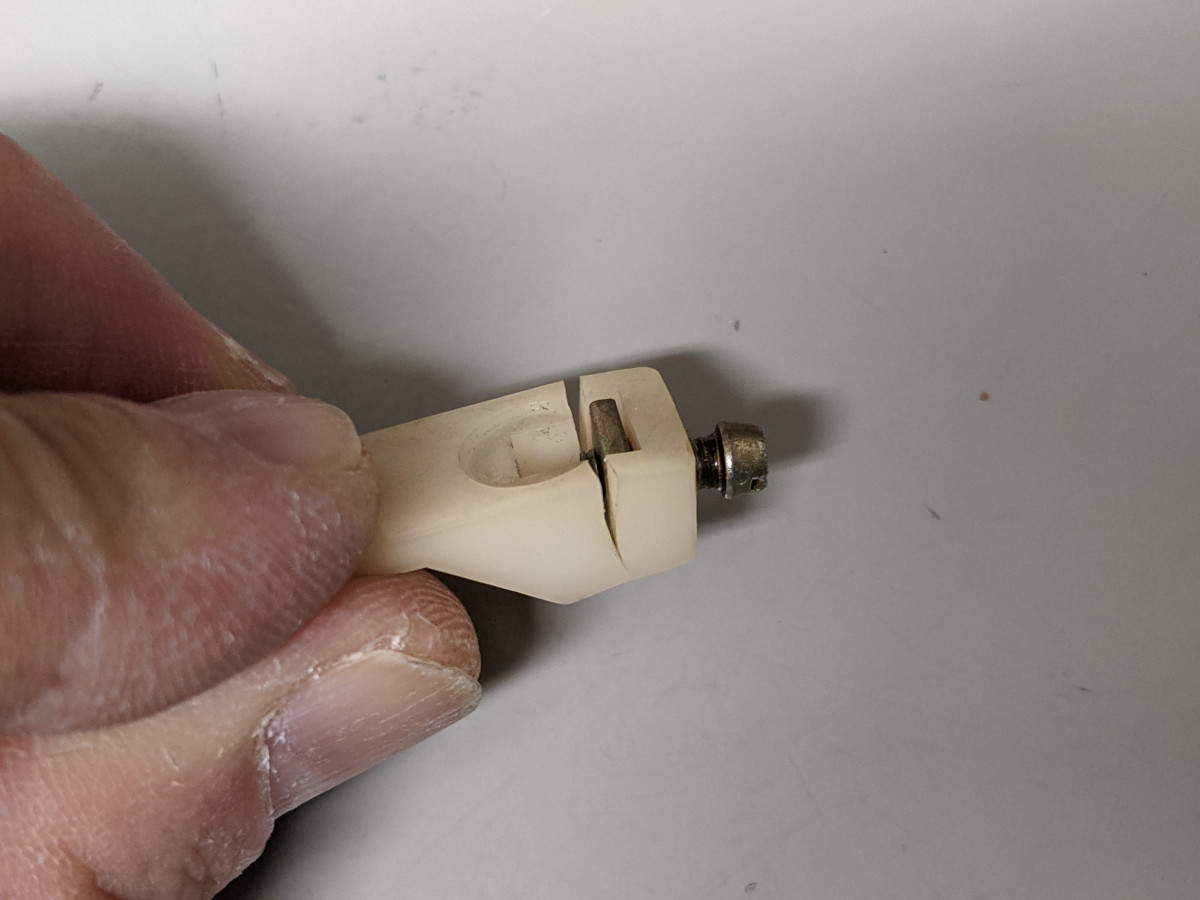

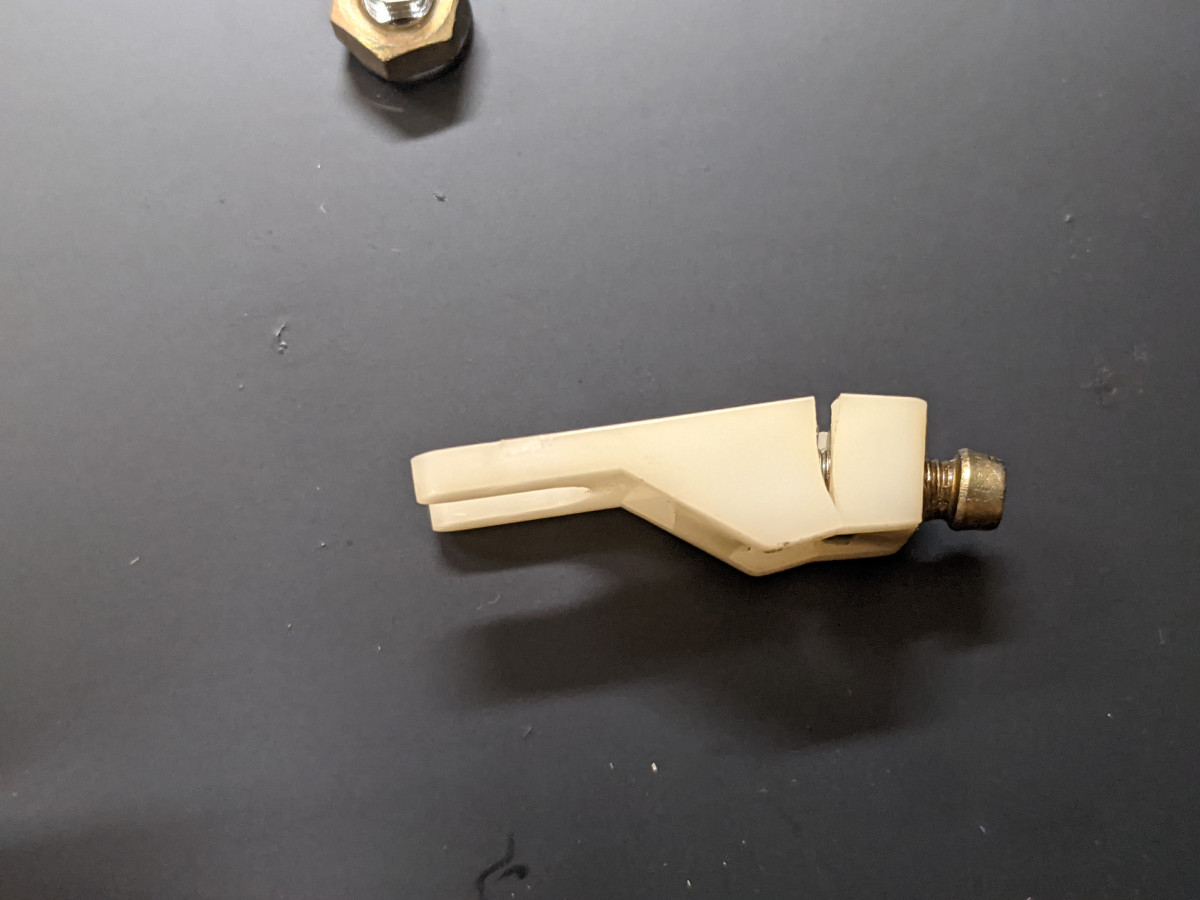

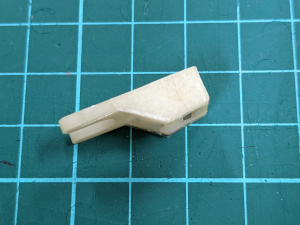

ターンテーブルのカット時動作不良（アームが上昇しきらない）はアームリフターを押し上げる部品不良（割れ）が原因でした。

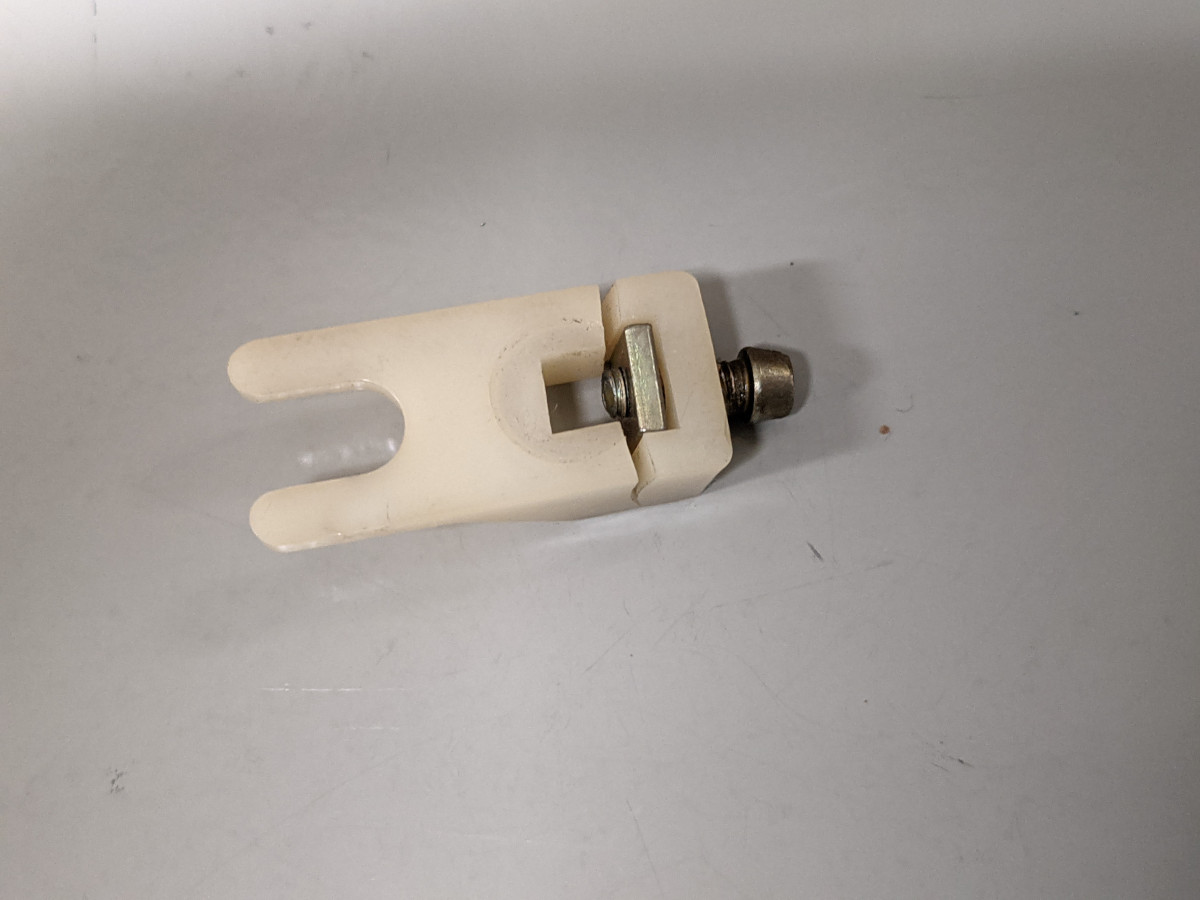

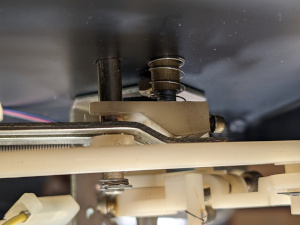

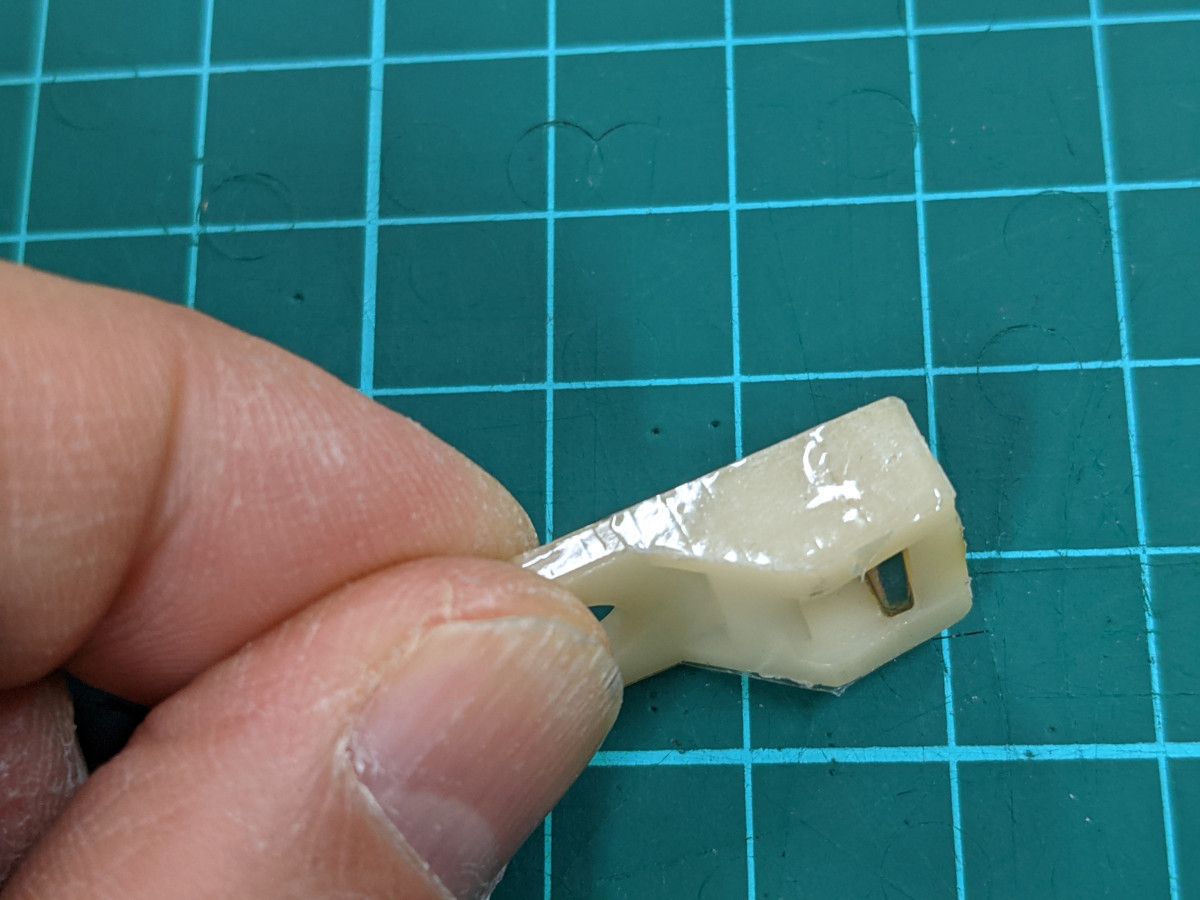

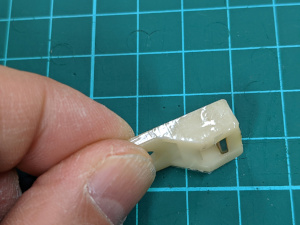

瞬間接着剤＋テープ貼りつけ。応急処置的な修理なのでどこまでもつか？

とりあえず、アーム処理は正常になりました。レコードの内周到達時のオートカット動作と手動によるカット動作、どちらもアームが上昇して最後アームレストに静かに降りるようになりました。【動画撮ってないのでまた撮ってUPしたいです】

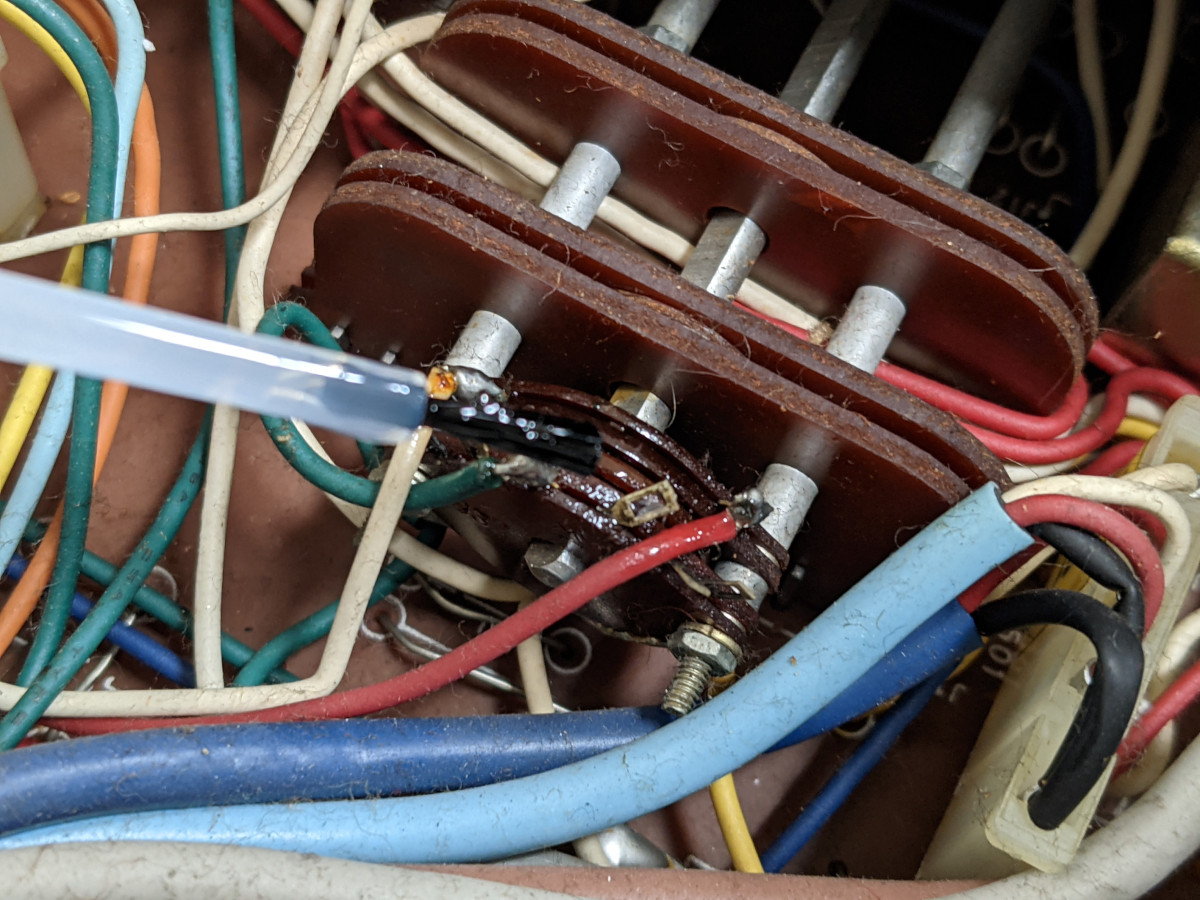

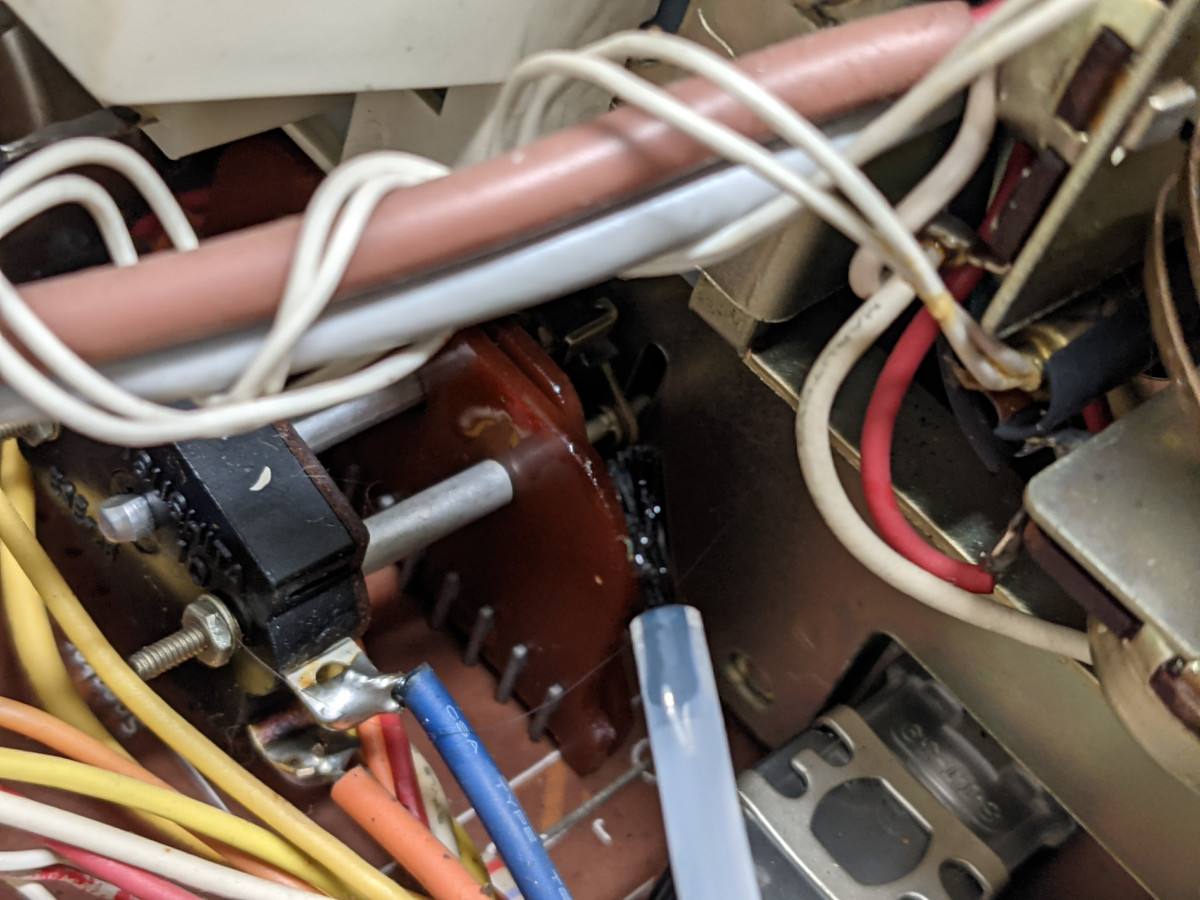

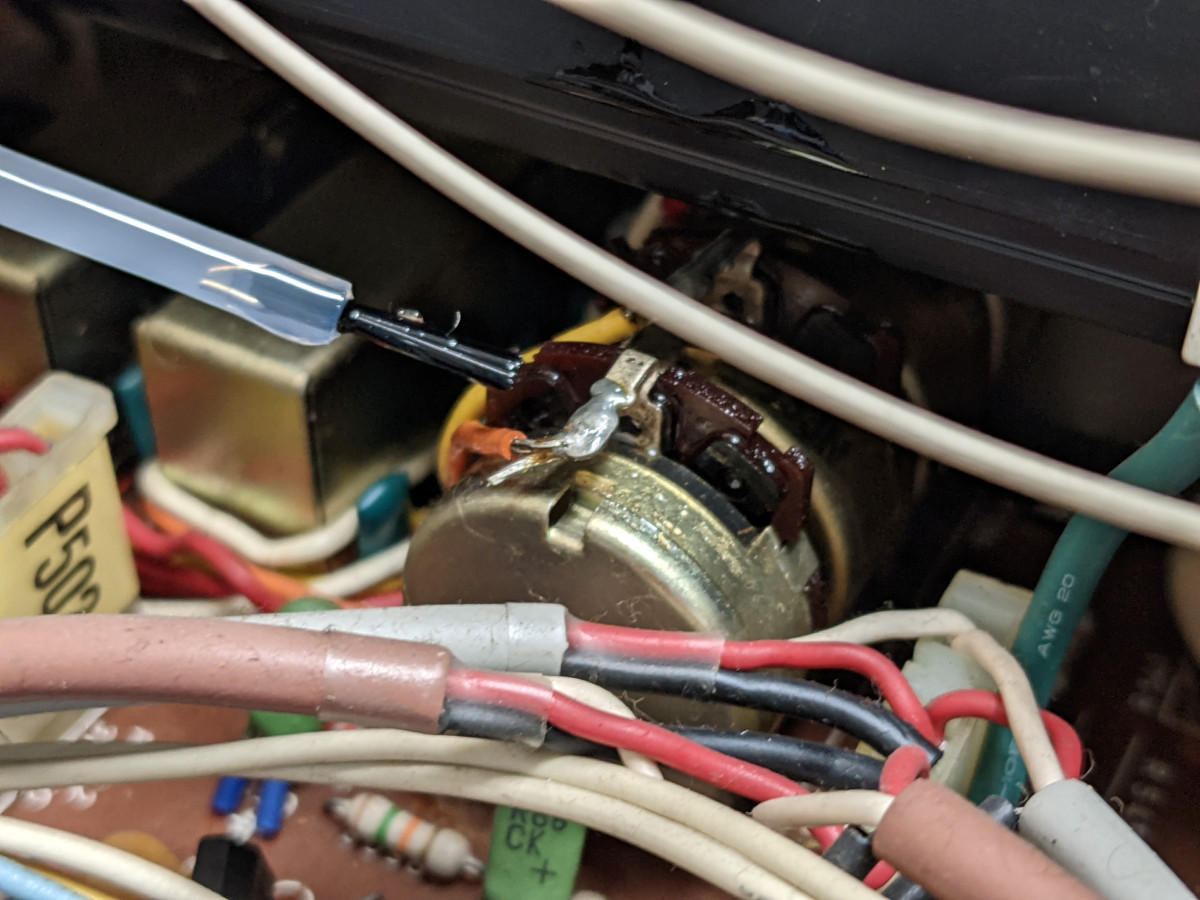

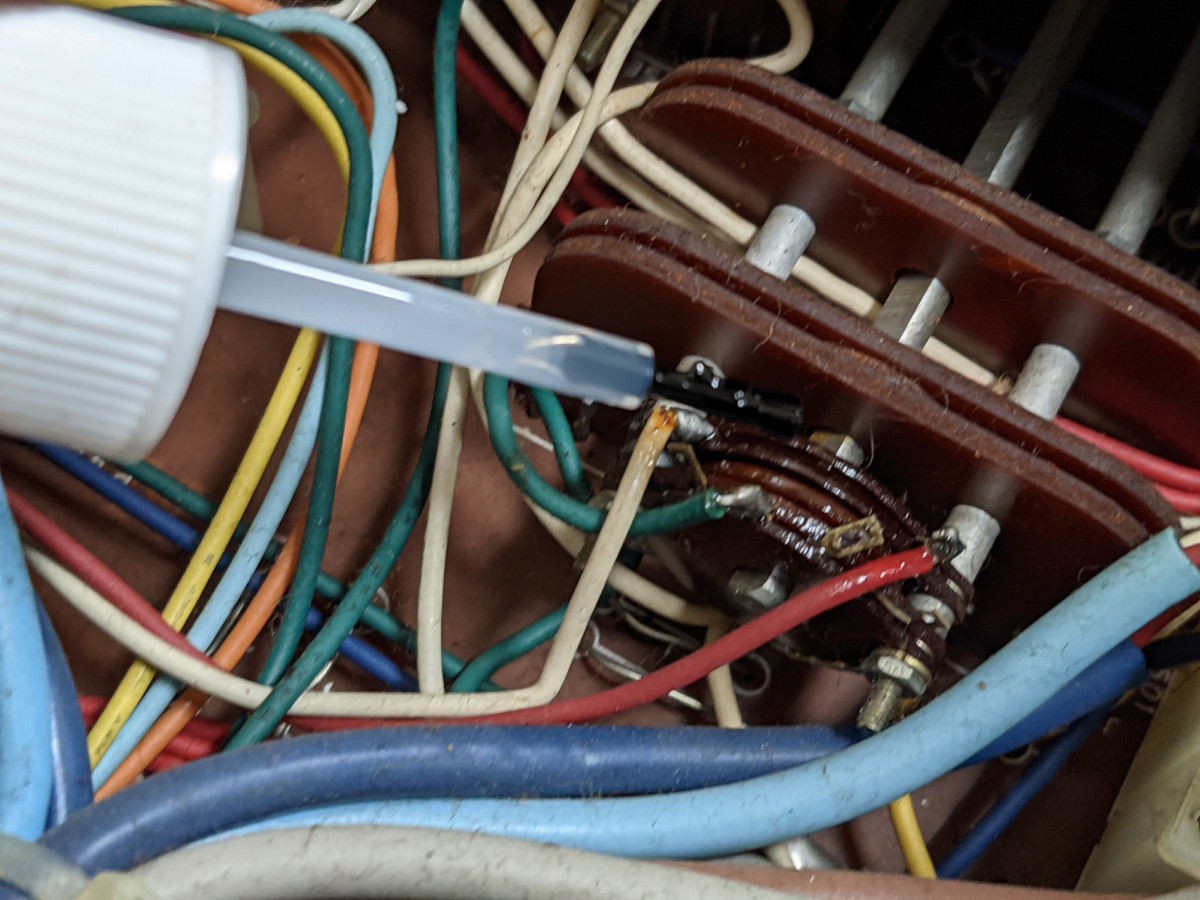

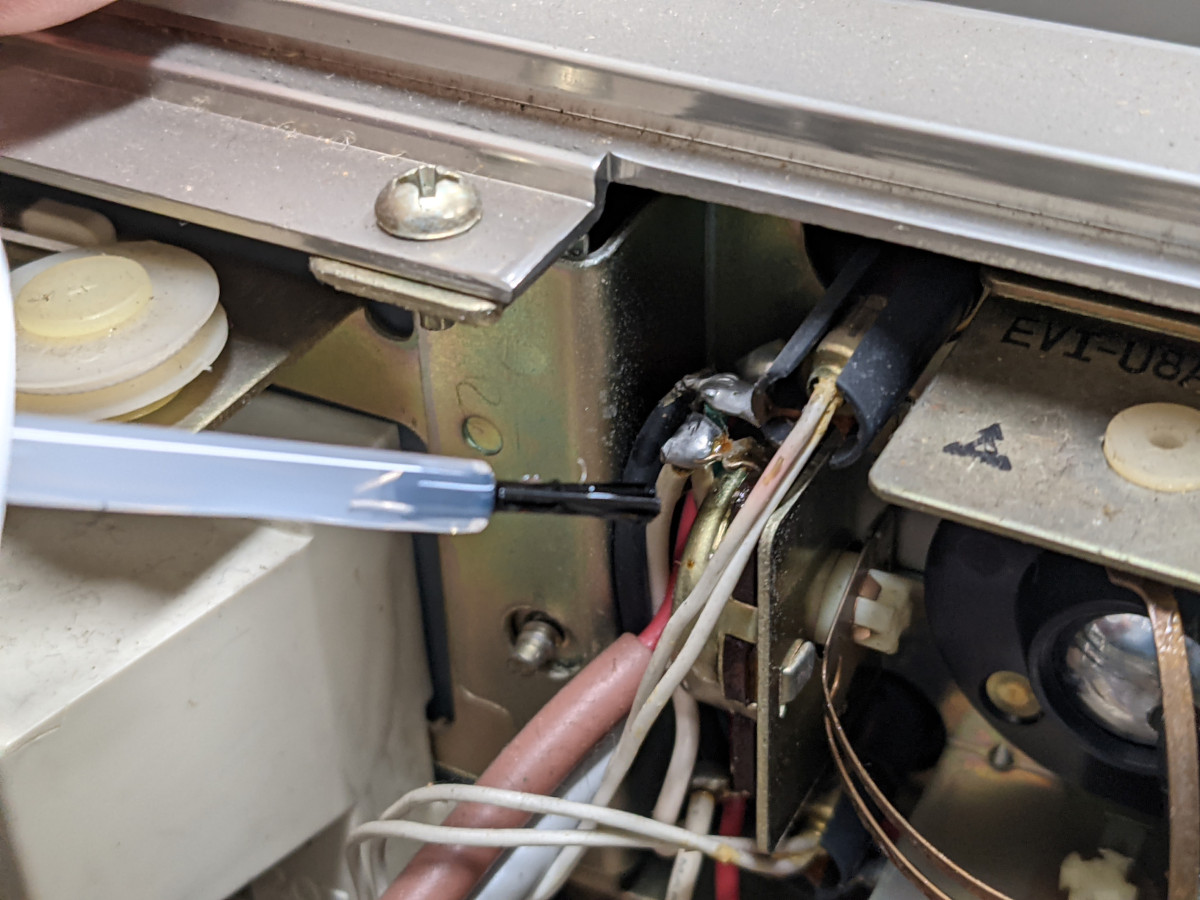

ボリューム、スイッチの摺動部分に接点復活剤を塗布し、馴染ませる。
とりあえず、致命的だった電源兼スピーカー切り替えスイッチ（一番左）の不具合は解消し、ボリュームのボツ音等も改善しました。
