ベースアンプ修理完了 2000年1月6日

アンプ部－放熱板側

  • 終段：純コンプリメンタリではなく、準コンなのでPNPタイプ２本
  • 症状：C-E間がショートしていた。原因はわからずだが何等かの原因で過電流⇒Pc超過ではないか。
  • 形状：メサ型 P Tr NEC 2SC940 (Pc65W)がついていたが同型品の持ち合わせがなかったため、別品で代用交換→サンケン 2SC3856 (Pc130W)

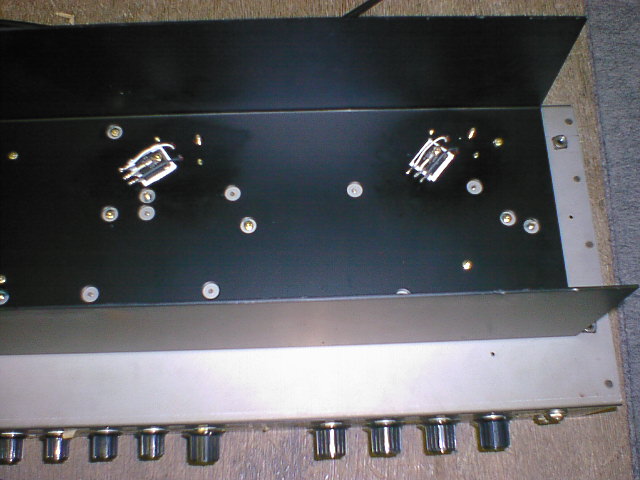

    パワートランジスタペア ＜交換後＞
    もとはメサ型がついていた

    リード線にて接続（左からＢＣＥ）

    アンプ部－基板側

  • もともとはソケットに挿入する方式だった

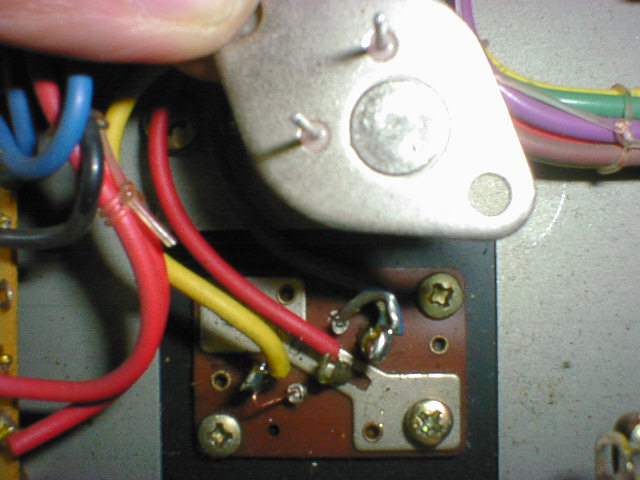

    ＋側 ソケット基板（黄Ｂ、青Ｅ、赤Ｃ）

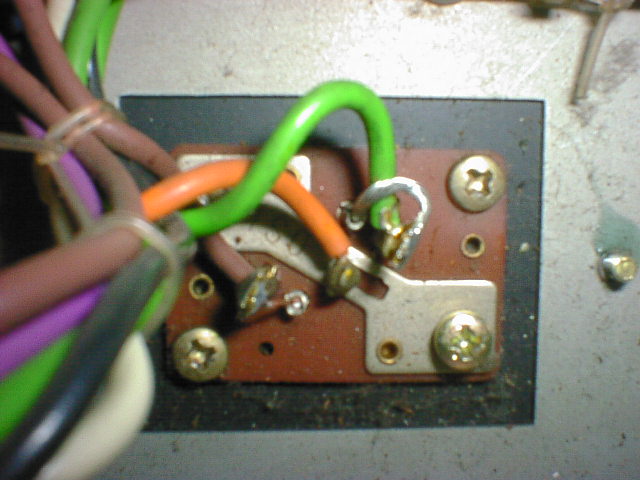

    －側 ソケット基板（茶Ｂ、緑Ｅ、橙Ｃ）
    ＋、－は逆だったかもしれない。

    トランジスタがこのようにささっていた

    電源まわり

  • トランス：けっこう大きい。こんなもんか。
  • ヒューズ：１次と２次両方に入っている。どれも５Ａ

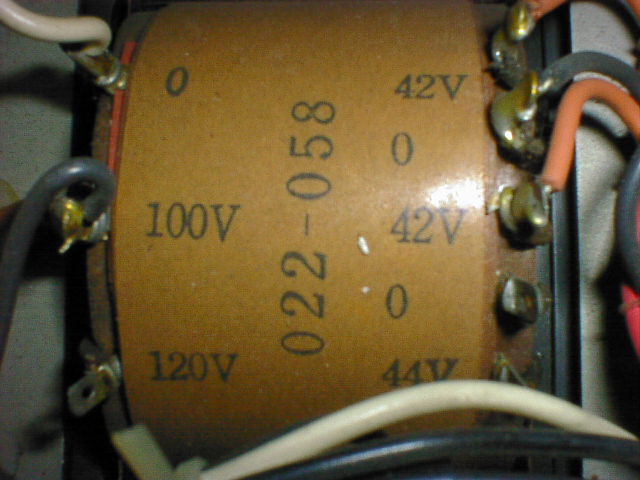

    トランス。＋－電源。整流後は＋－６５Ｖ位

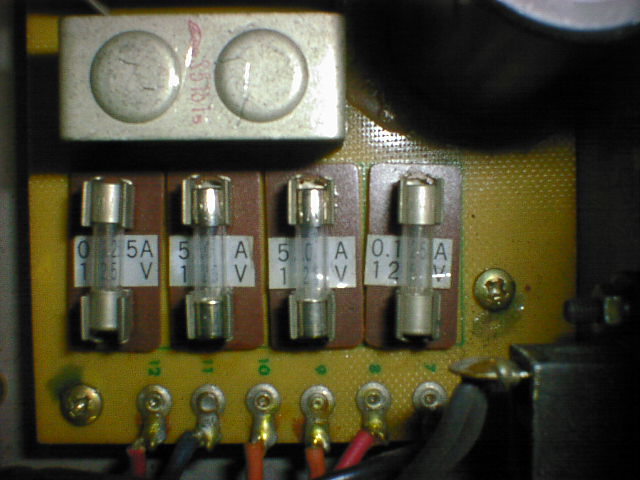

    ヒューズは整流器前と後にそれぞれ２本ずつ
    壊れた時は、交流側の２本が切れていた

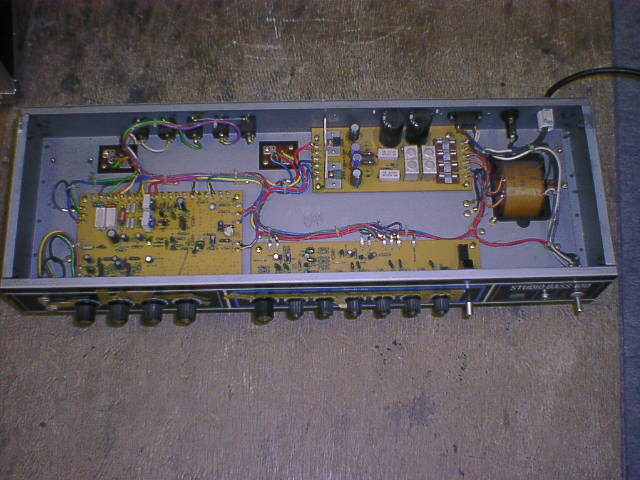

    シャーシ裏側

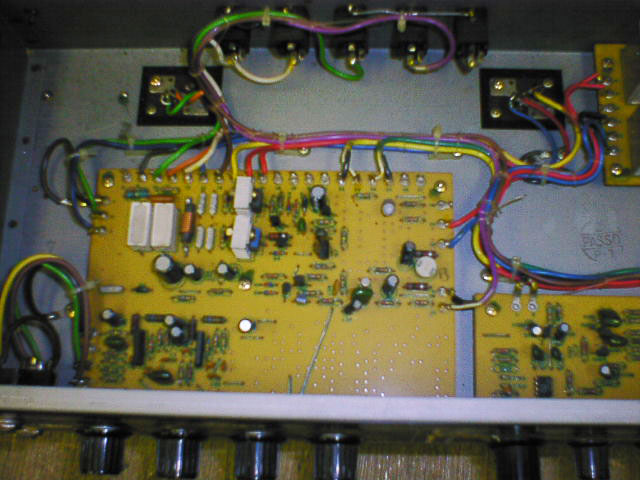

    基板側1
    基板側2

    基板側3
    基板側4

    おまけ

    軽音楽部（三洋電機）の部室兼スタジオで修理しました。

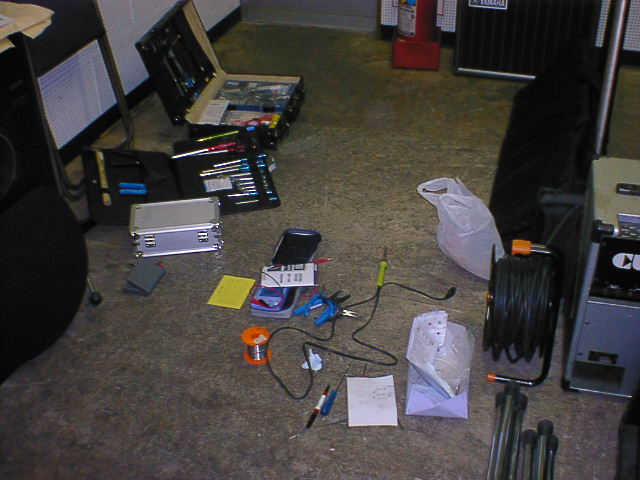

    修理風景

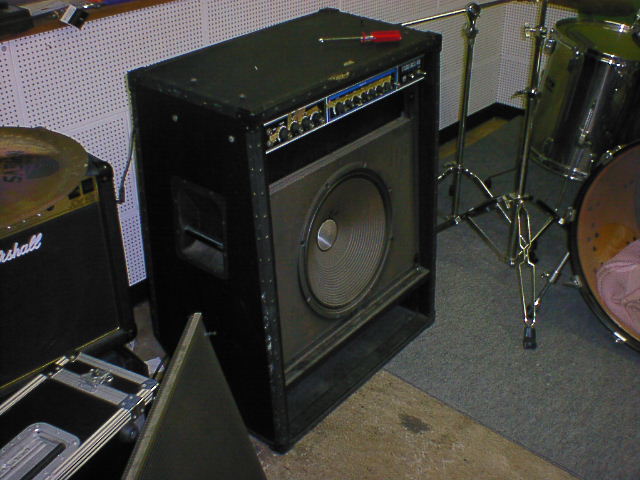

    ほぼ完成

    興味ある方のみ押して下さい。
    黒田さん、ありがとうございました。おかげ様で直りました。
    短時間ですが、連続的に音を出してエージングしてみました。あまり放熱板は熱くならなかったので
    藤井君程度の使い方でも大丈夫でしょう
    アンプは大事に使いましょう。
